Laje painel

Outra solução de laje treliçada é a tipo painel, consiste em painéis com 25 cm de largura podendo ou não utilizar enchimento de EPS.

Painel treliçado.

Vantagens do painel treliçado

  • É capaz de vencer grandes vãos;
  • Fácil manuseio;
  • Integram-se perfeitamente a um ambiente de concreto aparente, pois sua face inferior resulta em um acabamento bonito e moderno;
  • Eliminação do uso de fôrma para execução da laje;
  • Pode ser tanto maciço (PTM) quanto com EPS (PTN).

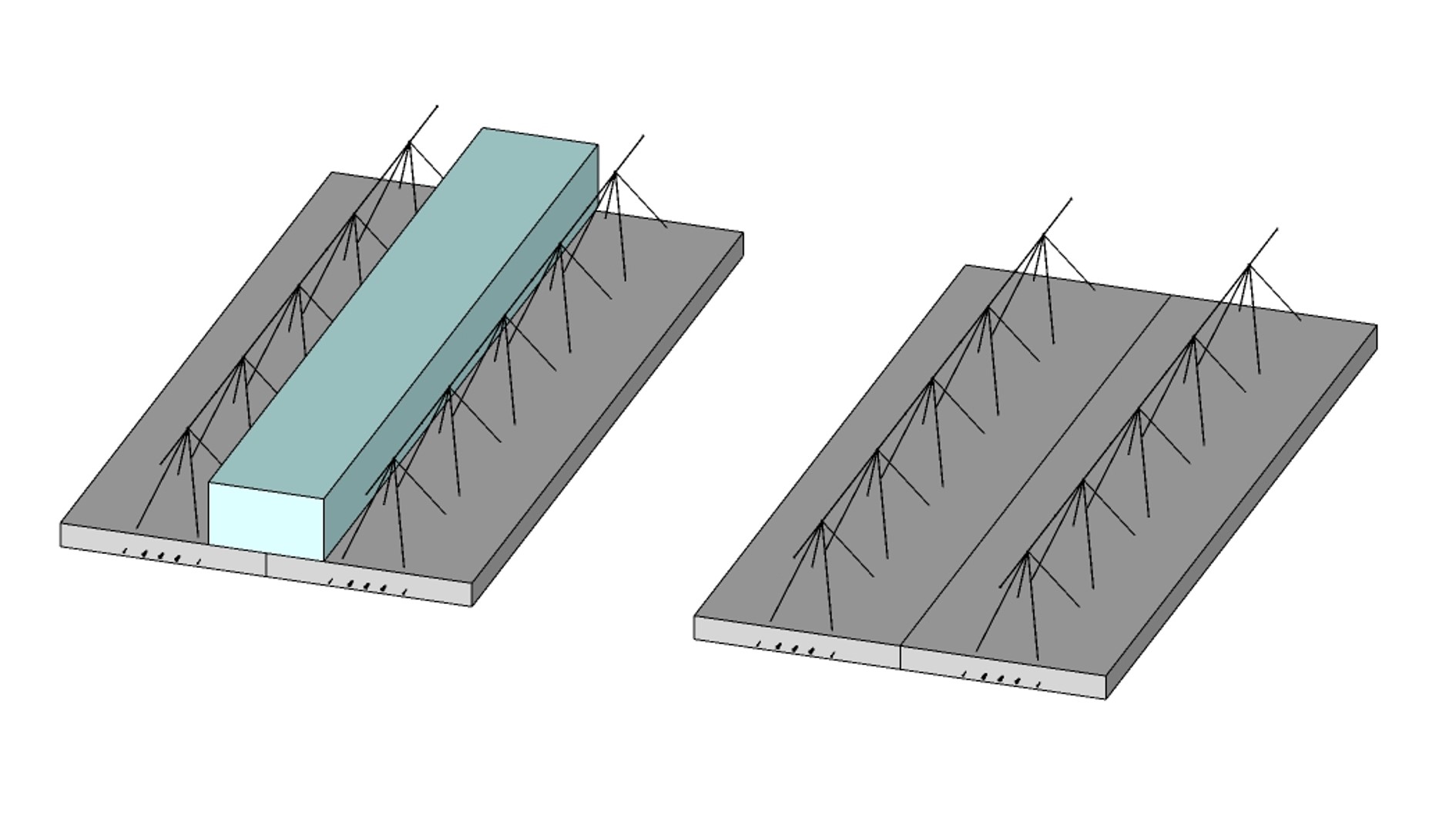

Elementos de enchimento.

Seu dimensionamento varia de acordo com necessidade de cada obra e a laje é fabricada de acordo com cada projeto.

Corte transversal.
  • PTN – Altura total do painel;
  • h – Altura da treliça (TR);
  • Hb – Altura da base;
  • He – Altura do enchimento;
  • Hf – Altura da capa de concreto;

Tipos de laje e sua utilização

Painel treliçado H8

Painel H8 são maciços, geralmente utilizados para forro ou piso em pequenos vãos.

Painel treliçado H10

Painel H10 são utilizadas tanto como laje piso quanto laje forro, quando o vão ultrapassa o limite da H8.

Painel treliçado H12

Painel H12 é indicada como laje piso, tanto para residências como mezaninos em galpões industriais.

Painel treliçado H16

Painel H16 em diante são utilizadas quando o vão ou a sobrecarga é muito alta, comumente utilizadas para depósitos ou mezaninos.

H8H10H12H16H20
PTM 11PTN 14PTN 16PTN 20PTN 25
6,0 x 4,2 x 4,2 mm6,0 x 4,2 x 4,2 mm6,0 x 4,2 x 5,0 mm7,0 x 4,2 x 5,0 mm7,0 x 4,2 x 5,0 mm
–Enchimento 5 cmEnchimento 8 cmEnchimento 12 cmEnchimento 16 cm
Cobrimento 8 cmCobrimento 6 cmCobrimento 5 cmCobrimento 5 cmCobrimento 6 cm
275,0 Kg/m²275,4 Kg/m²280,6 Kg/m²320,9 Kg/m²386,2 Kg/m²
  • Laje Painel H16
  • Laje Painel H8
  • Laje Painel H16
  • Laje Painel H8
