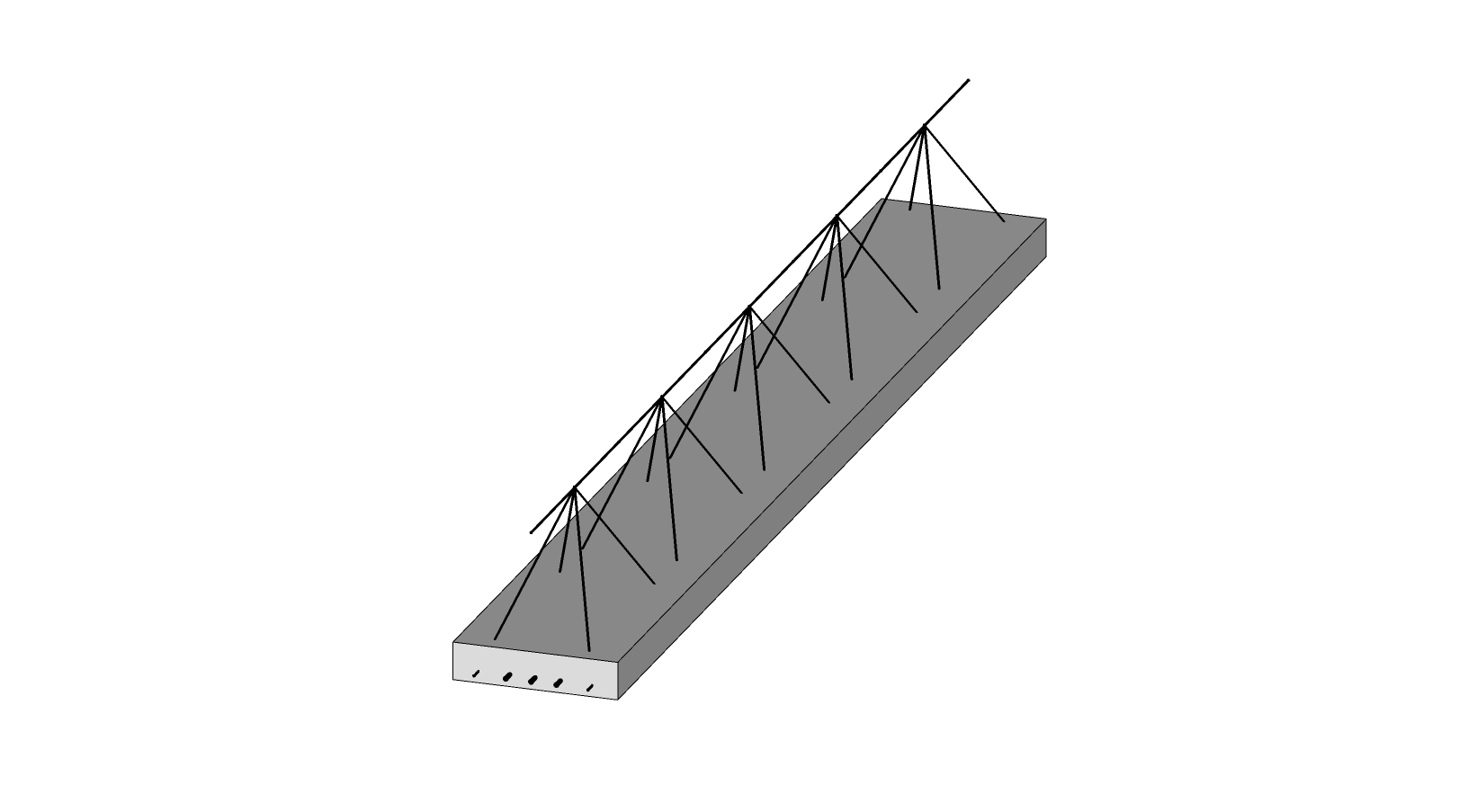

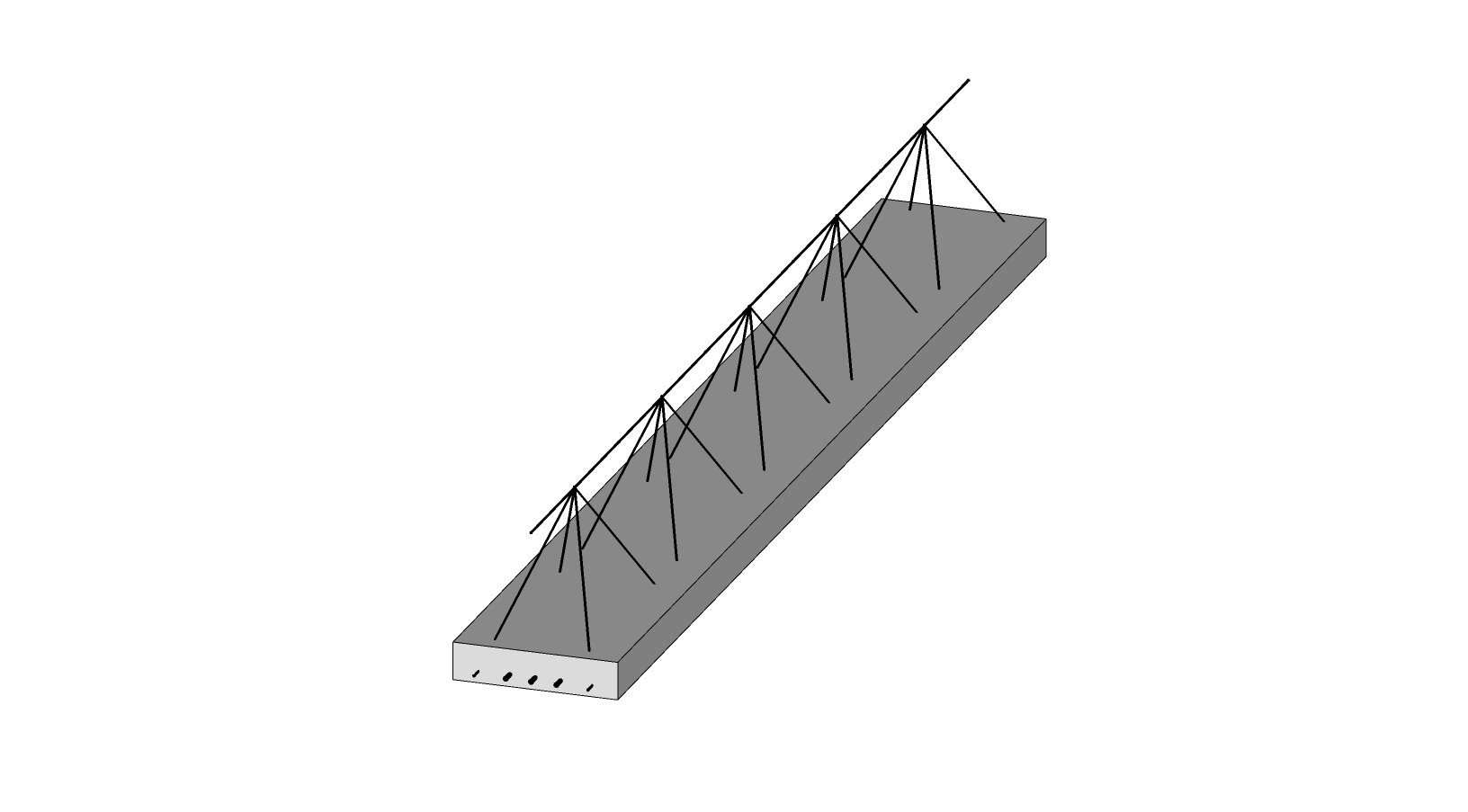

Esse método construtivo teve origem na Europa e chegou ao Brasil em meados dos anos 80’s e se popularizou rapidamente devido as inúmeras vantagens com relação ao trilho convencional (vigota T).
Vantagens da laje treliça
- É capaz de vencer grandes vãos;
- Economia na estrutura da obra, graças a seu baixo peso próprio m²;
- Leve e de fácil manuseio;
- Economia de concreto;
- Economia de escoras;
- Eliminação do uso de fôrma para execução da laje;
- Isolante térmico e acústico;

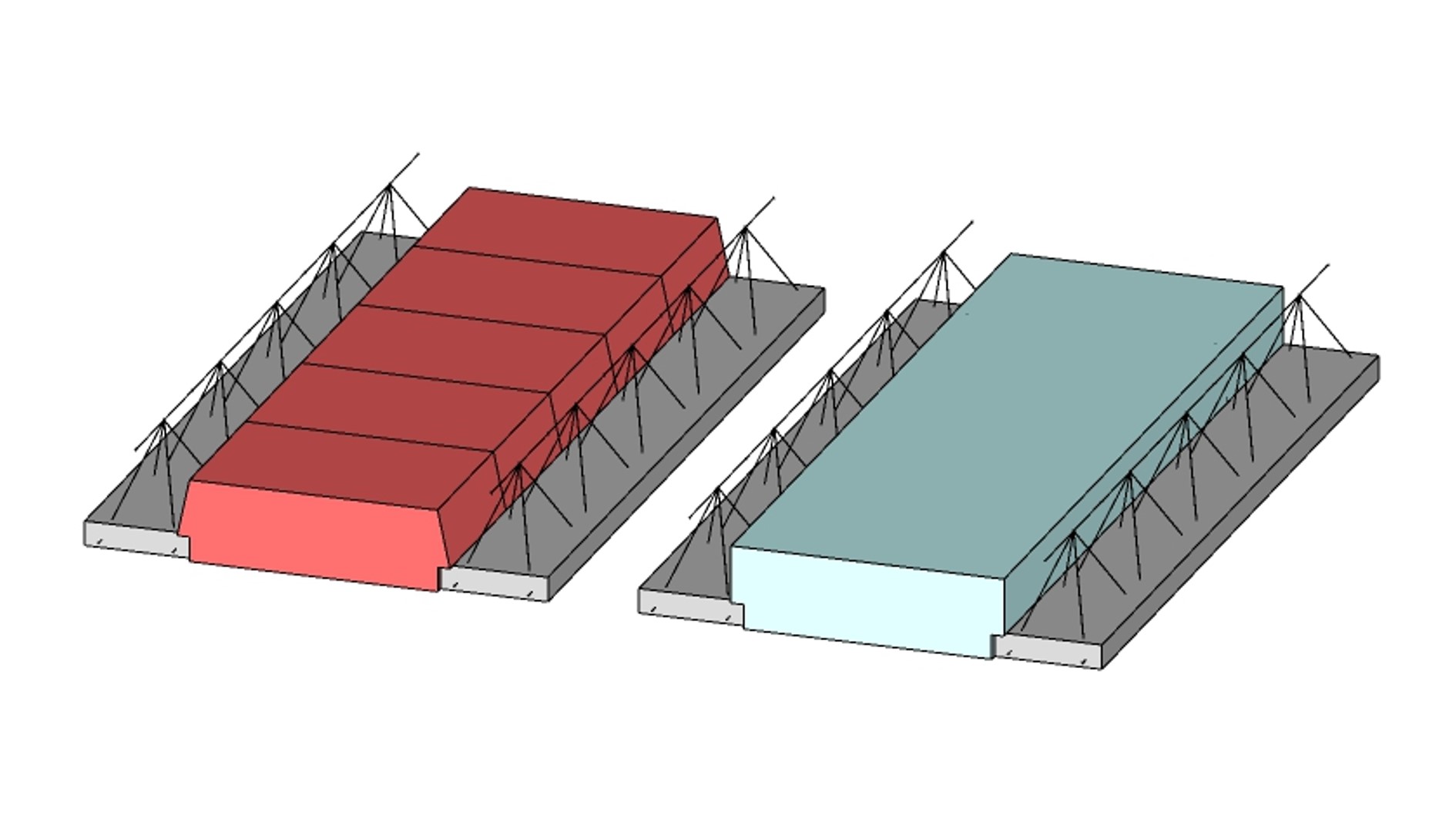

- O elemento de enchimento pode ser tanto na cerâmica quanto EPS.
Seu dimensionamento varia de acordo com necessidade de cada obra e a laje é fabricada de acordo com cada projeto. A Lajes Real trabalha com todos os tipos de lajes treliçadas, da TR8 até TR30 seja de cerâmica ou EPS.

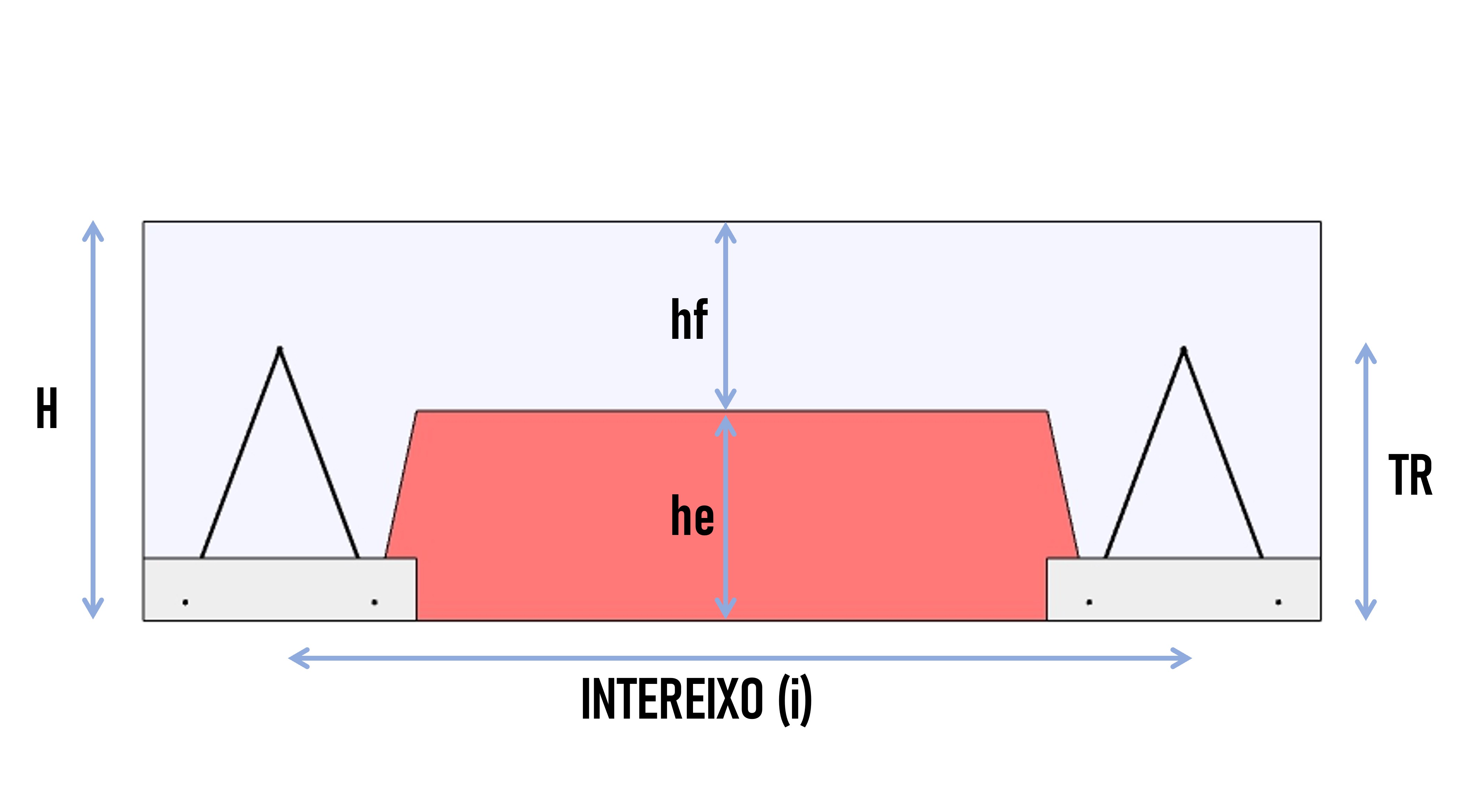

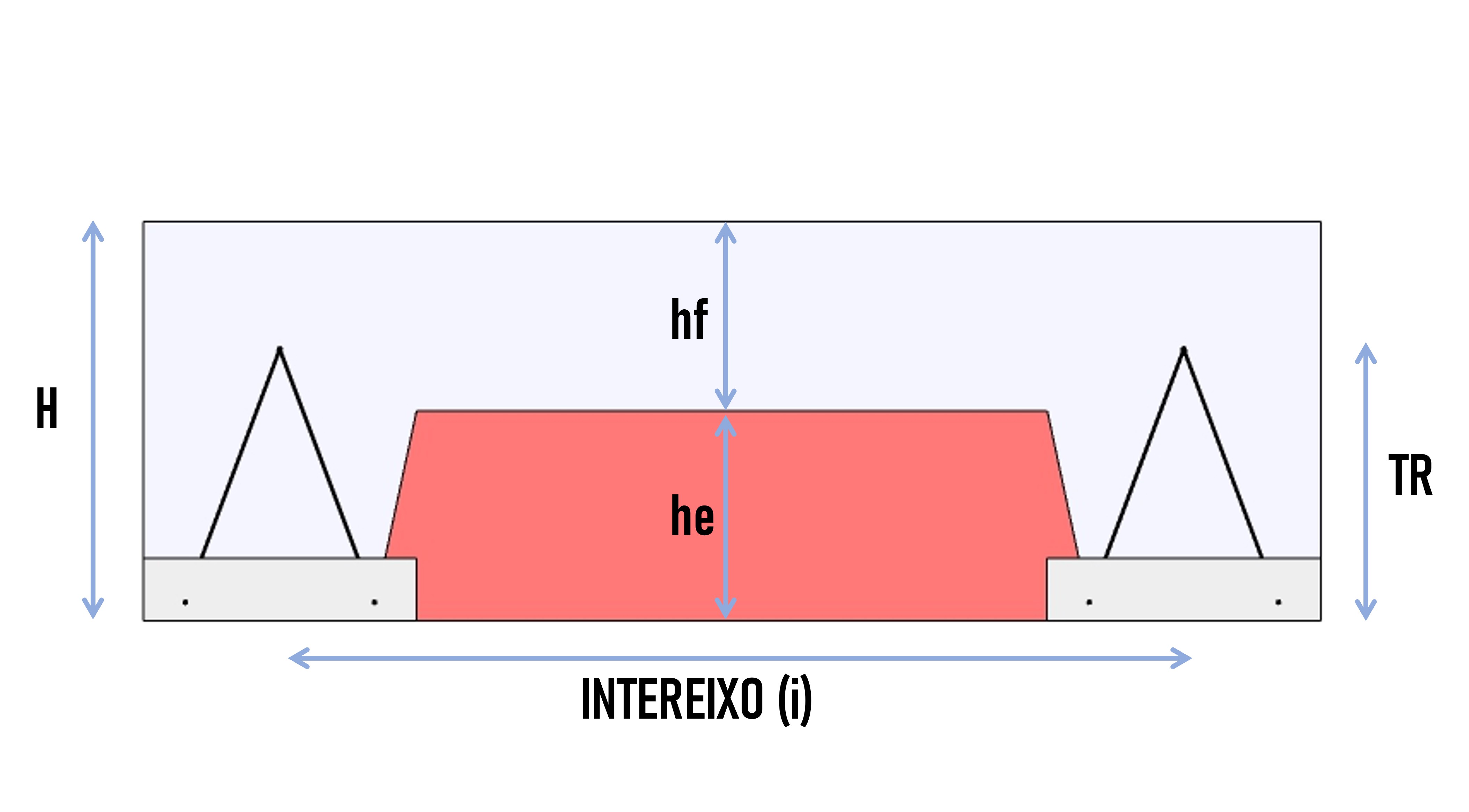

- H – Altura total da laje;
- TR – Altura da treliça;
- he – Altura do enchimento;
- hf – Altura da capa de concreto;
Tipos de laje e sua utilização
Laje treliça TR8
Laje treliça TR8 são geralmente utilizadas como laje forro, vencem pequenos vãos e suportam baixas sobrecargas.
Laje treliça TR10
Laje treliça TR10 são utilizadas tanto como laje piso quanto laje forro, quando o vão ultrapassa o limite da H8.
Laje treliça TR12
Laje treliça TR12 é indicada como laje piso, tanto para residências como mezaninos em galpões industriais.
Laje treliça TR16
Laje treliça TR16 em diante são utilizadas quando o vão ou a sobrecarga é muito alta, comumente utilizadas para depósitos ou mezaninos.
TR8 | TR10 | TR12 | TR16 | TR20 |
β 12 | β 14 | β 16 | β 20 | β 25 |
6,0 x 4,2 x 4,2 mm | 6,0 x 4,2 x 4,2 mm | 6,0 x 4,2 x 5,0 mm | 7,0 x 4,2 x 5,0mm | 7,0 x 4,2 x 5,0mm |
Enchimento 6 cm cerâmico | Enchimento 8 cm cerâmico | Enchimento 10 cm cerâmico | Enchimento 14 cm EPS | Enchimento 19 cm EPS |
Cobrimento 6 cm | Cobrimento 6 cm | Cobrimento 6 cm | Cobrimento 6 cm | Cobrimento 6 cm |
214,2 Kg/m² | 234,9 Kg/m² | 255,6 Kg/m² | 237,9 Kg/m² | 267,4 Kg/m² |

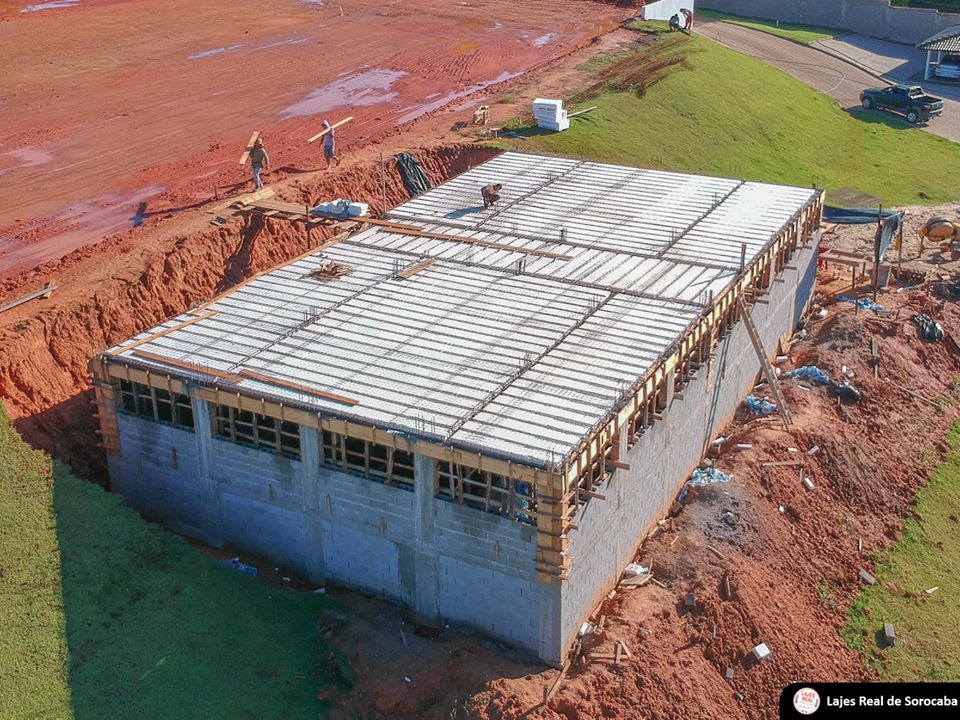

Laje treliça TR12 com EPS


Laje treliça TR12 com EPS

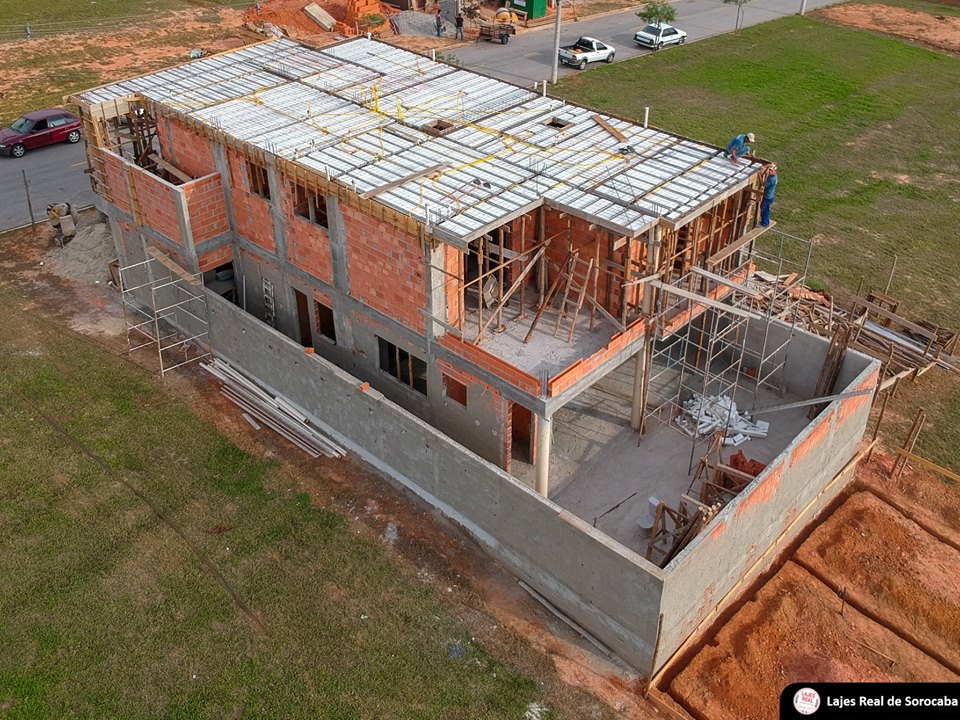

Laje treliça TR12 com cerâmica

Laje treliça TR10 com EPS

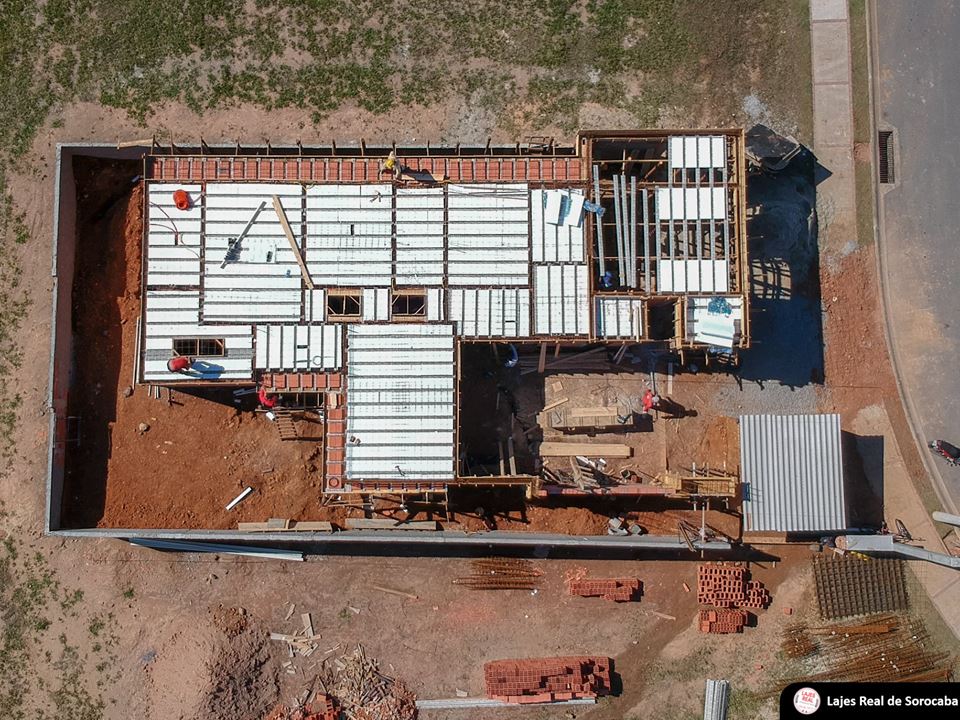

Laje treliça TR12 e TR16 com EPS
