Armadura negativa

Ferragem posicionada na parte superior da laje. Sua função é fazer a ligação entre lajes e vigas proporcionando rigidez e monoliticidade ao conjunto dos elementos estruturais. Serve também para combater as fissuras, evitando assim sua oxidação, que leva a processos de corrosão. Seu dimensionamento depende do tipo de apoio.

Apoio Simples:

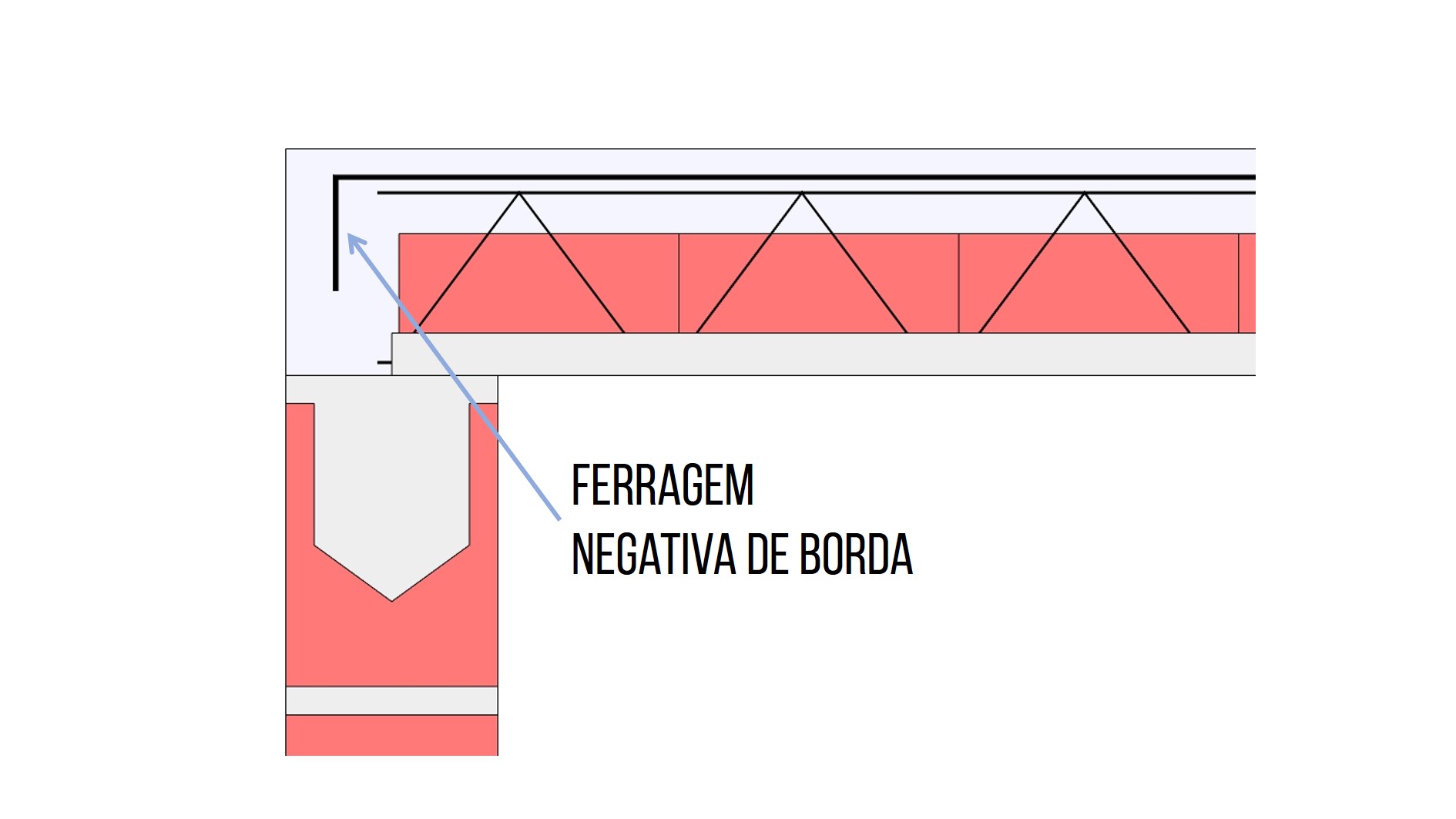

É quando a viga de apoio da laje já está moldada (concretada), formando assim duas peças: viga e Laje. Desta forma não gera momento, porem deve-se adotar uma armadura negativa de borda de pelo menos 0,15 do vão.

Apoio simples.
Raio X apoio simples.

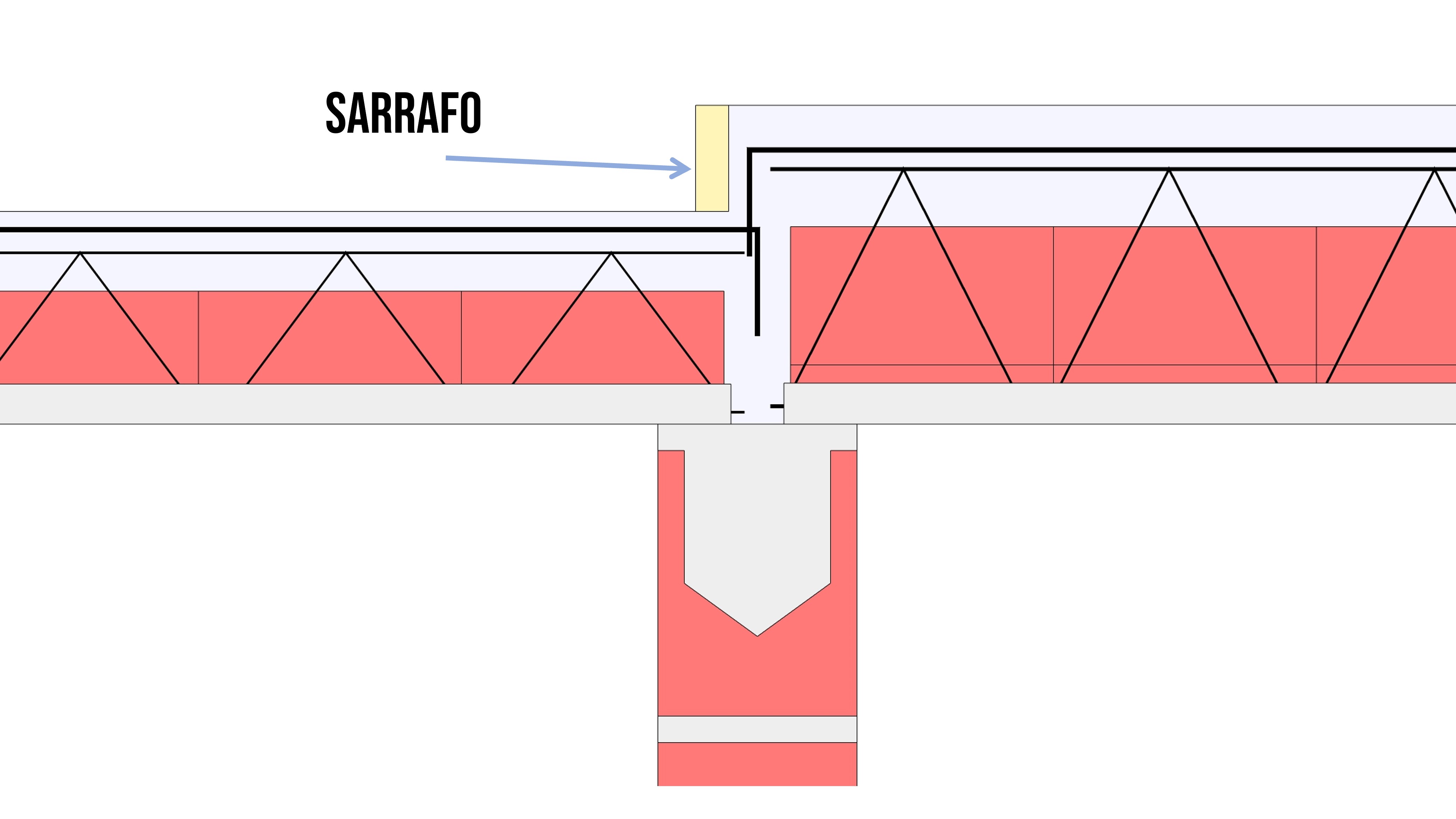

Apoio simples com lajes de altura diferentes.

Balanço:

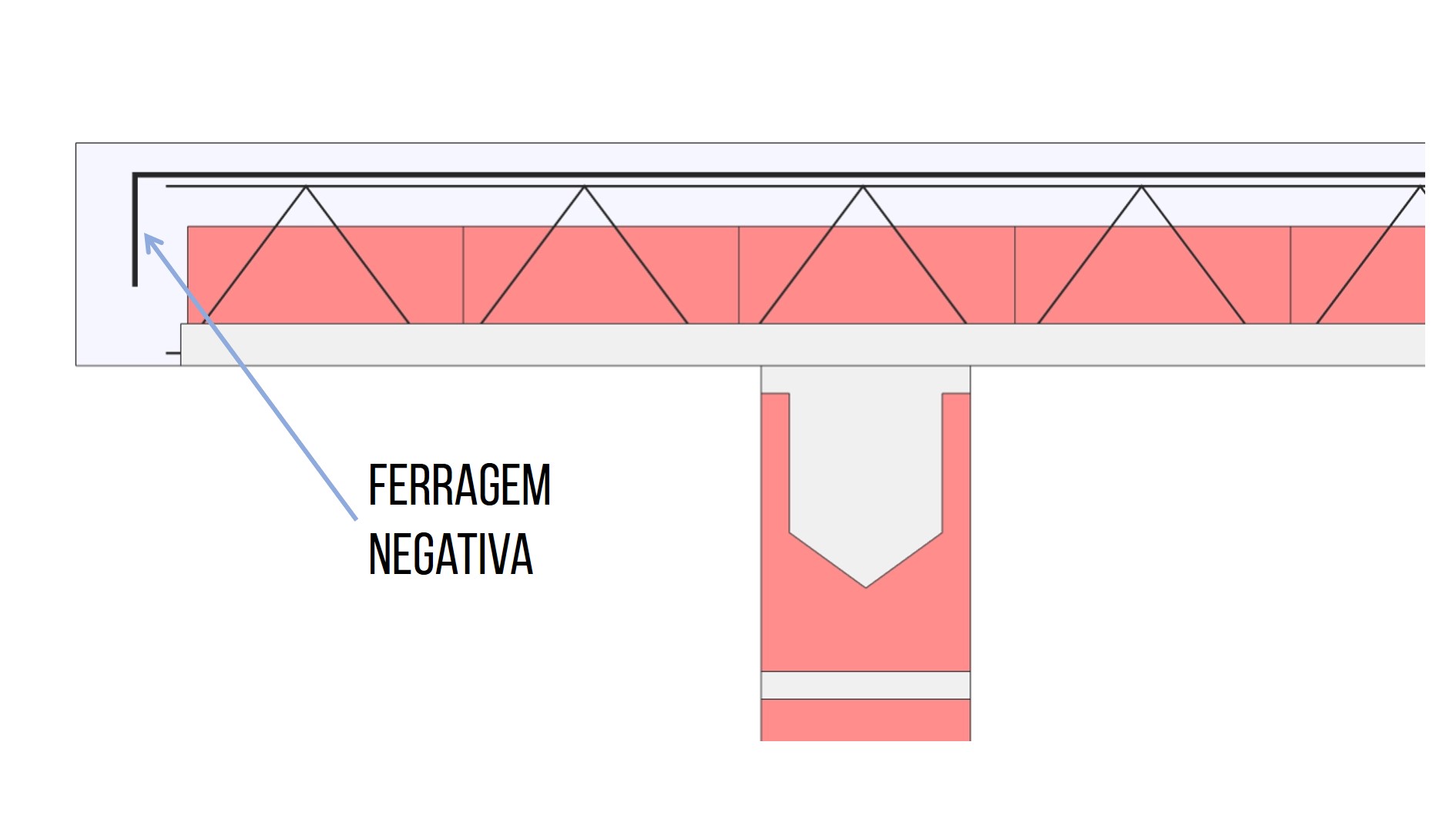

Para lajes em balanço a ferragem negativa deve ter o triplo do comprimento do balanço.

Balanço.

Ferragem negativa laje em balanço

ComprimentoLT 11LT 14LT 16
0,60 m6,3 mm6,3 mm6,3 mm
0,80 m6,3 mm6,3 mm6,3 mm
1,00 m6,3 mm6,3 mm6,3 mm
1,20 m8,0 mm*8,0 mm8,0 mm
1,50 m8,0 mm*8,0 mm8,0 mm
2,00 m2 Ø 8,0 mm2 Ø 8,0 mm
Tabela 1 – Comprimento e bitola da ferragem.

Apoio Engastado:

É quando a viga de apoio da laje e as vigotas serão concretadas juntas, formando, assim, uma só peça. Desta forma a viga apresenta um momento gerado pela laje. No apoio engastado, o uso do negativo de borda é indispensável, geralmente engastadas lx/5.

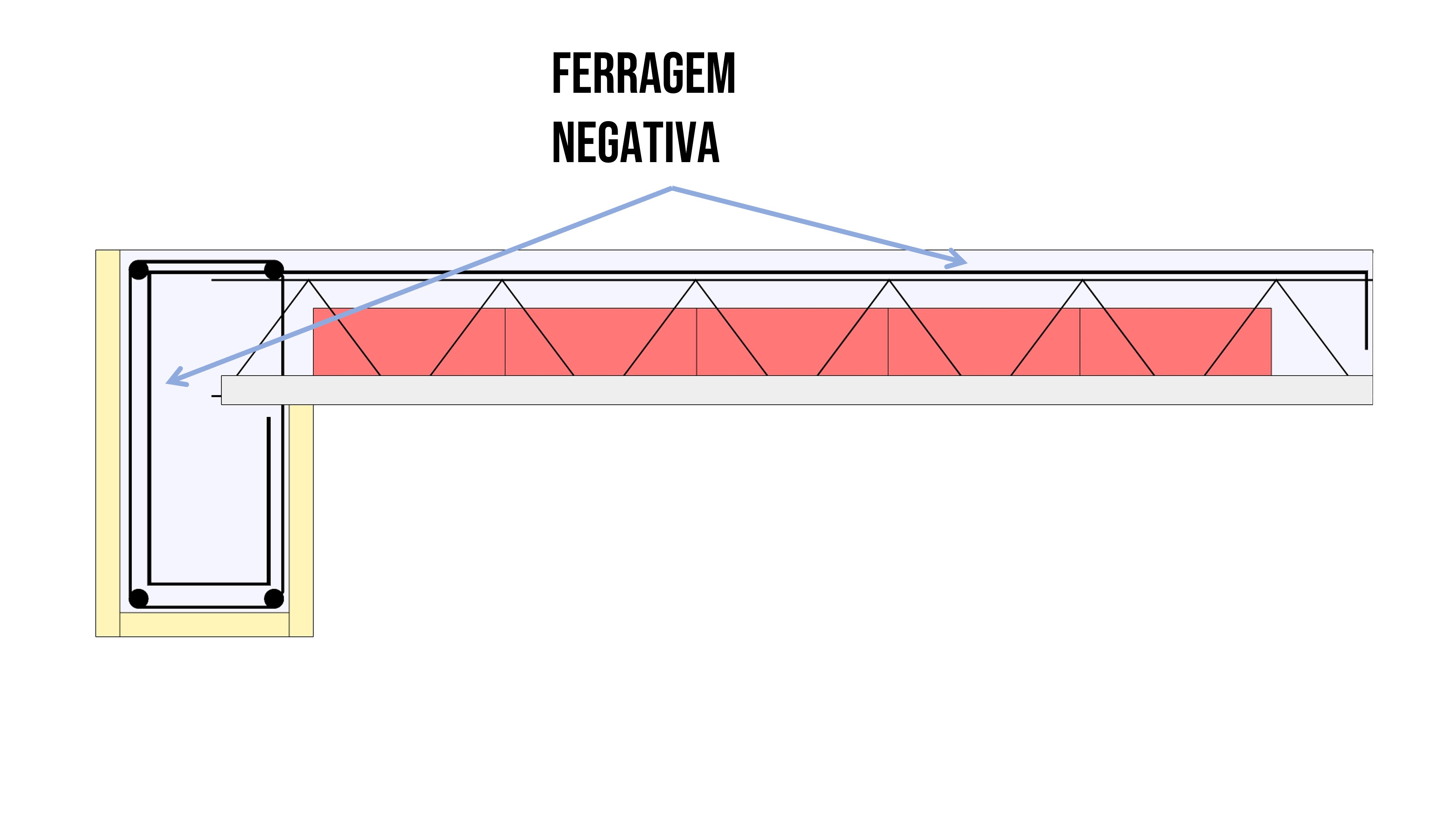

Engastado na viga.

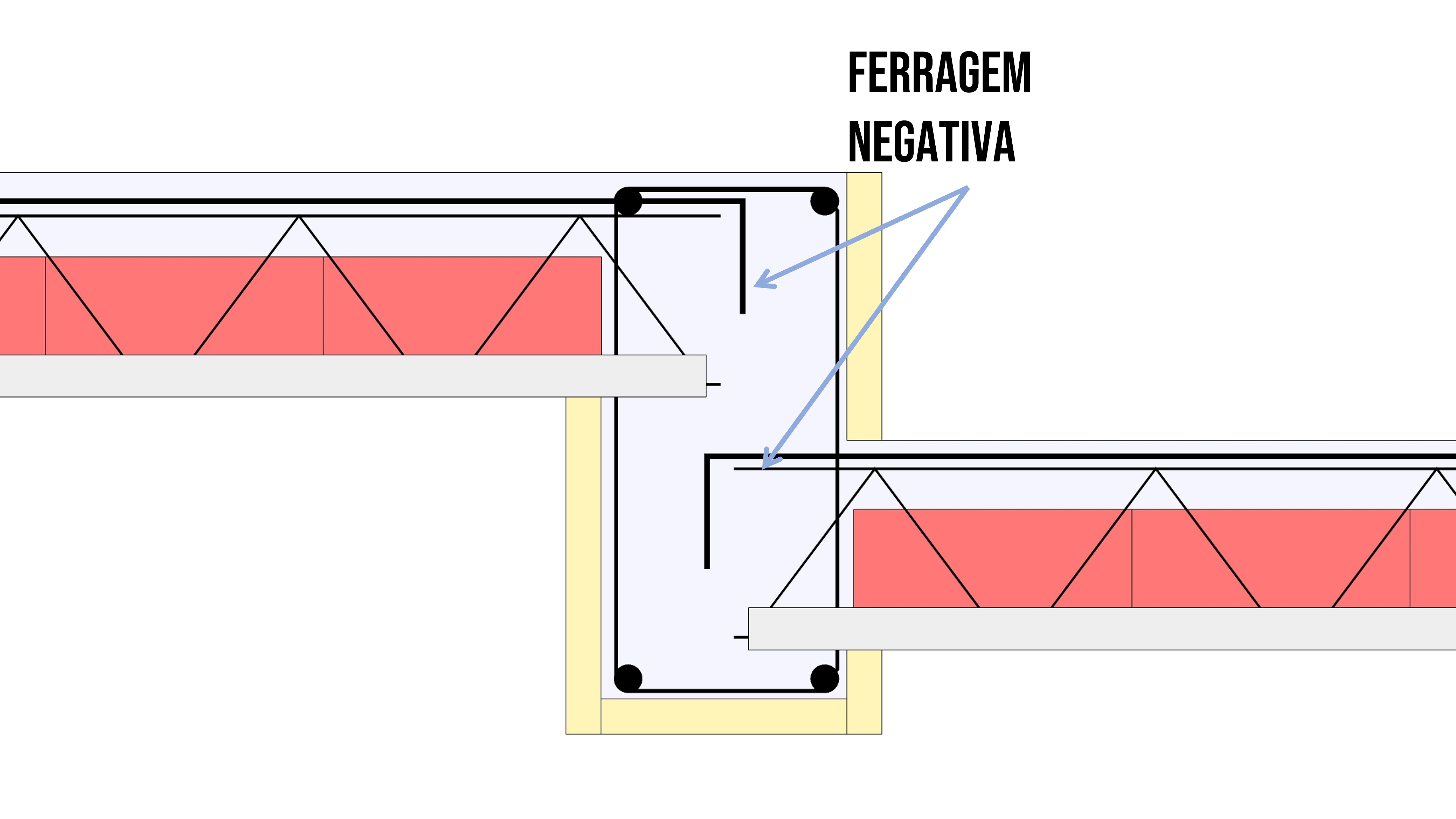

Engastado em viga com desnível.
Engastado em viga com desnível.

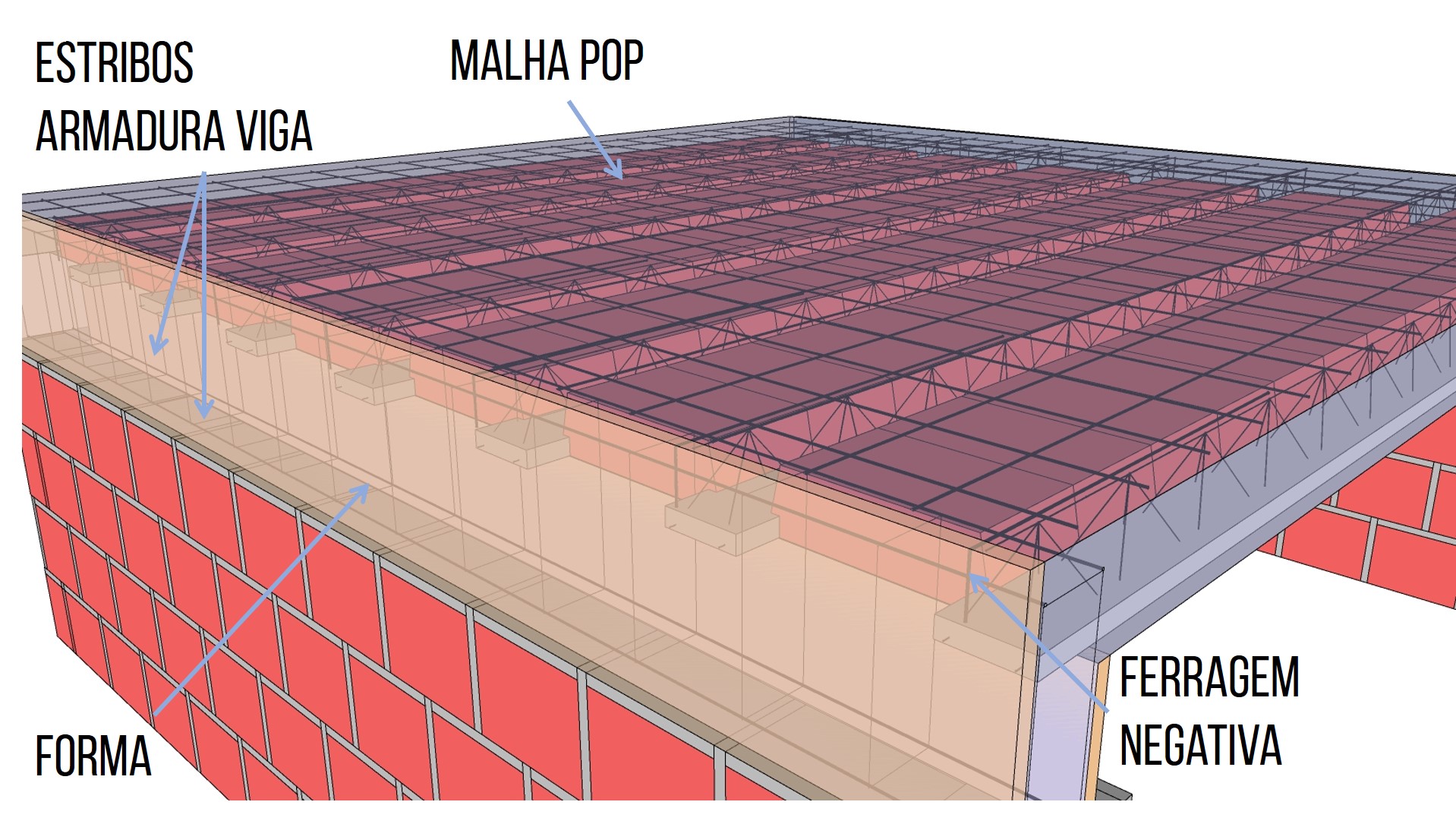

Raio X apoio engastado.

Apoio continuo:

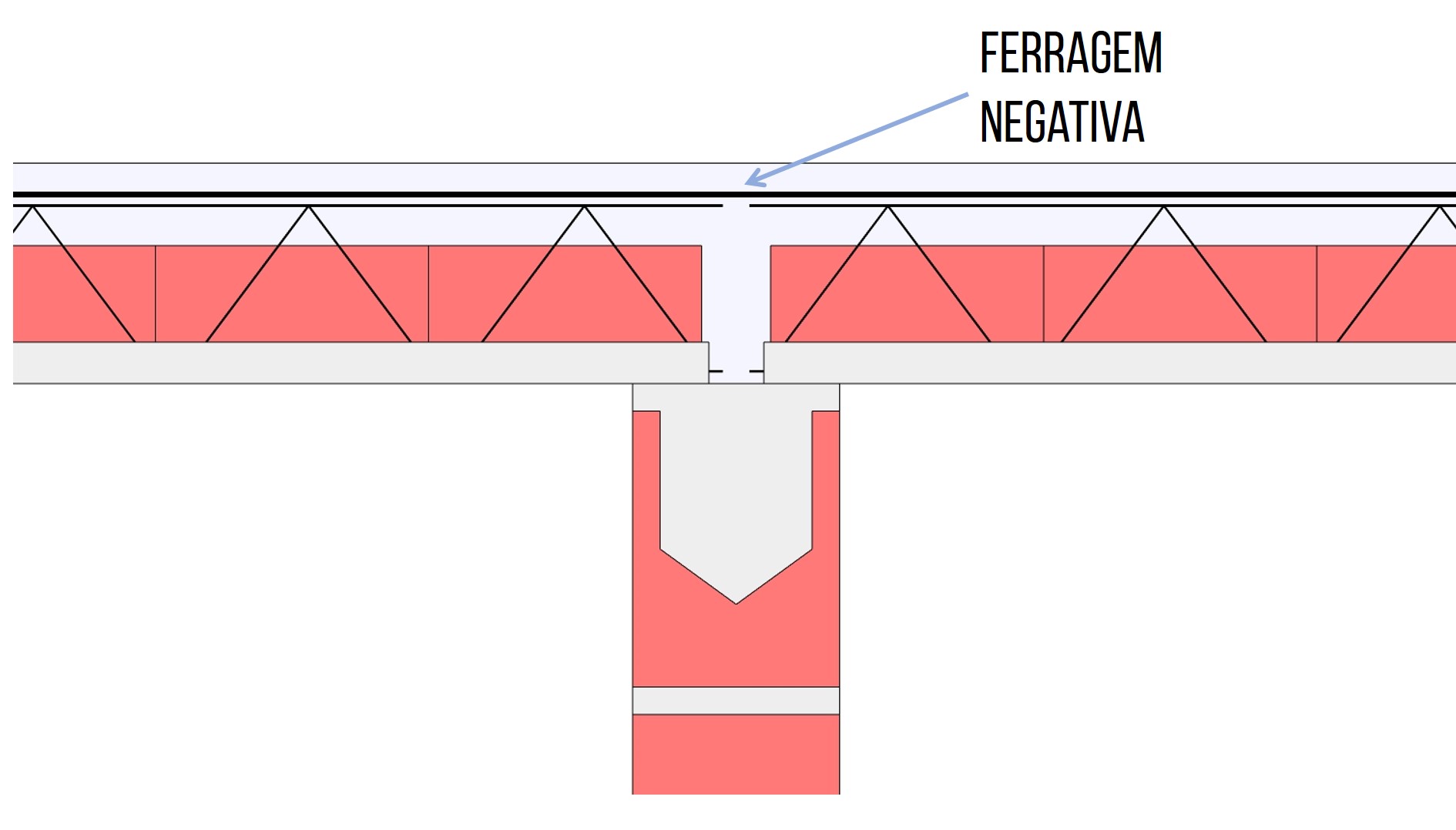

É quando a viga de apoio da laje recebe vigotas de dois ou mais vãos alinhadas e em continuidade.
Desta forma há um momento negativo de continuidade sendo indispensável o uso do negativo de continuidade de comprimento lx/4.

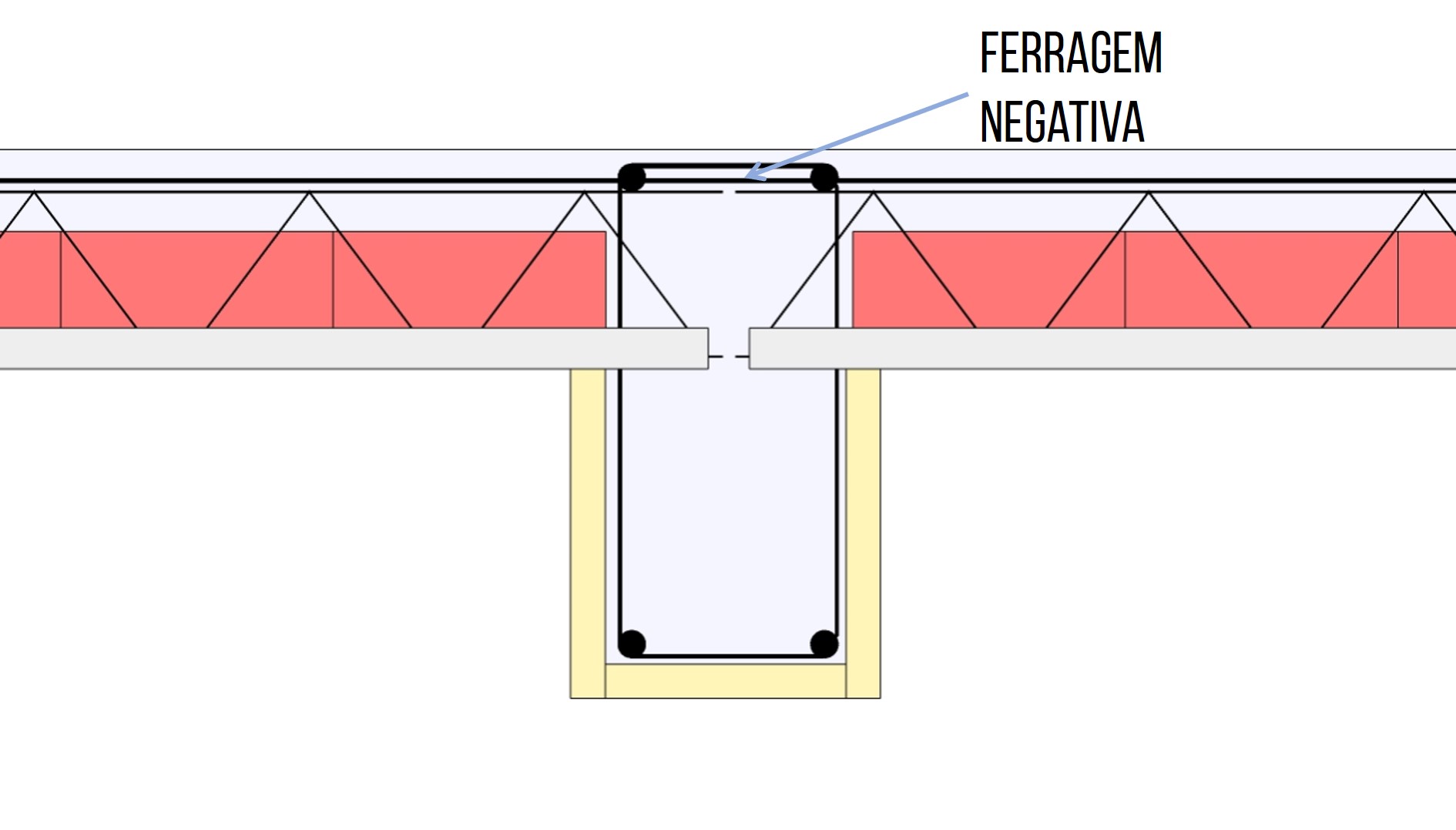

Engastado continuo.
Engastado continuo.

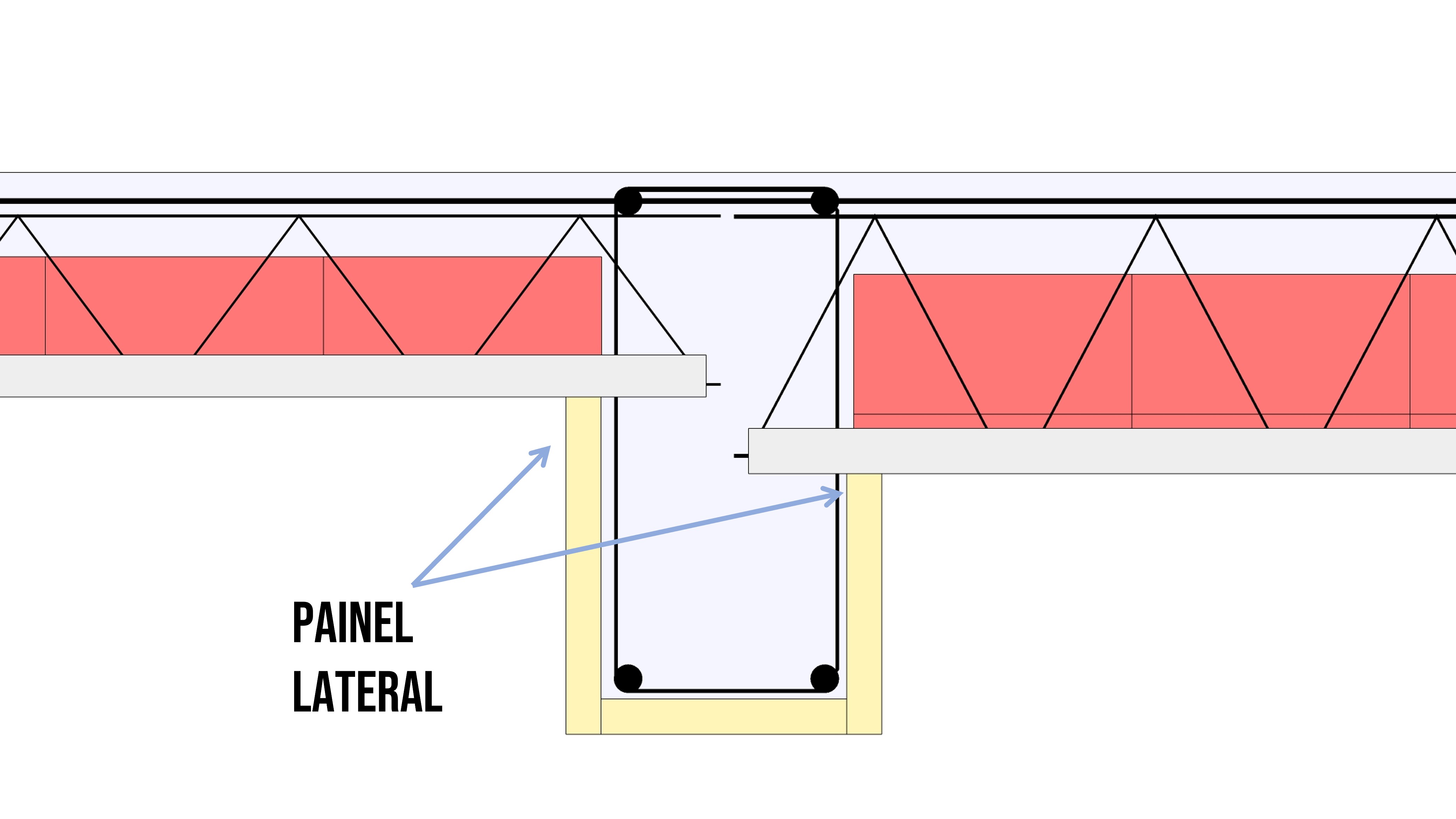

Detalhe lajes de altura diferentes.

Os trilhos deverão ter no mínimo 5 cm de apoio em cada extremidade, seja no apoio engastado ou simples.

Ferragem negativa laje engastada ou contínua

AlturaØ
LT 116,3 mm
LT 146,3 mm
LT 166,3 mm
LT 208,0 mm
LT 258,0 mm
LT 308,0 mm
Tabela 2 – Bitola da ferragem.

Distribuição:

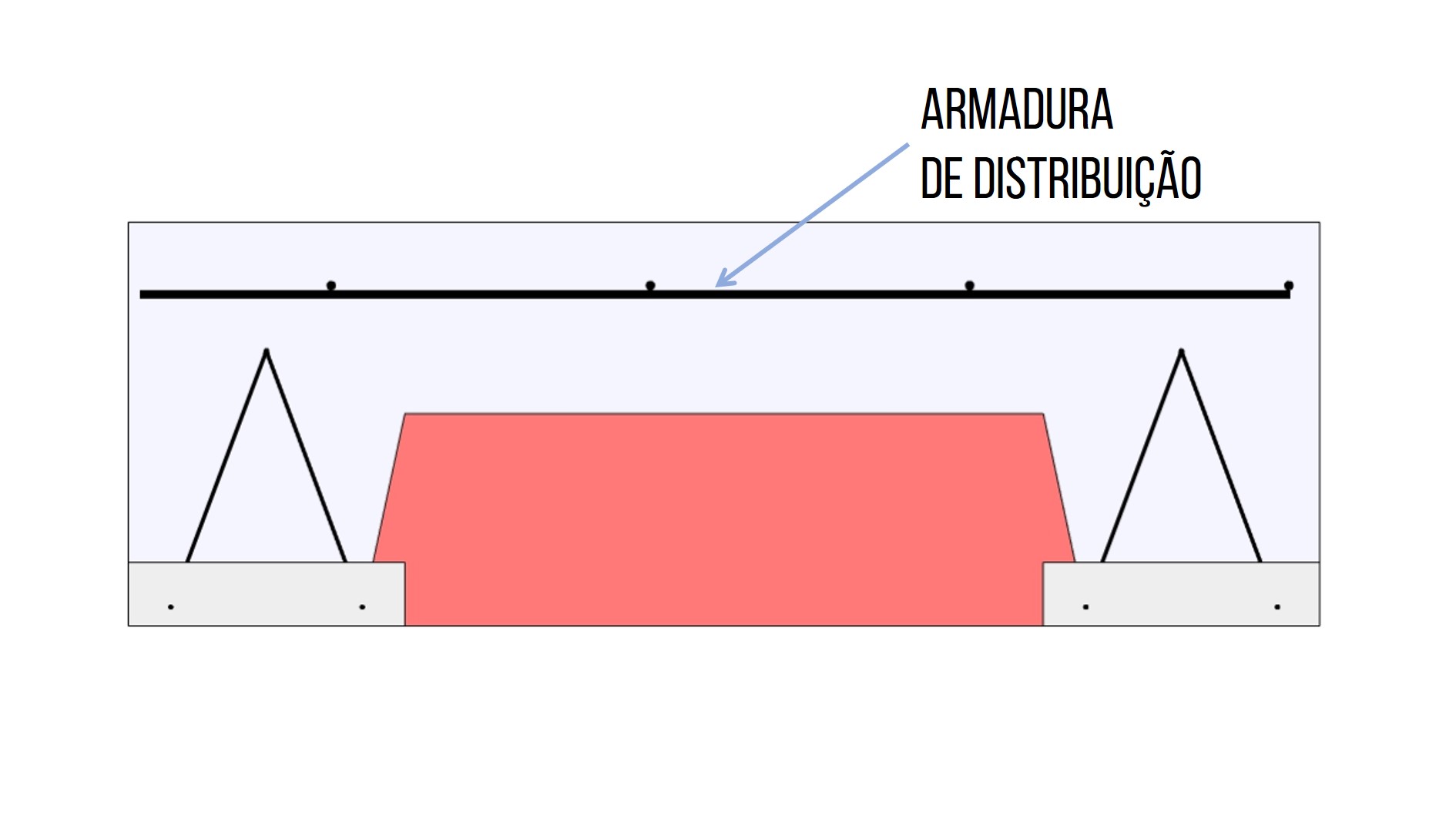

Armadura complementar, posicionada na capa no sentido transversal e longitudinal, para a distribuição das tensões oriundas de cargas concentradas e para o controle da fissuração.

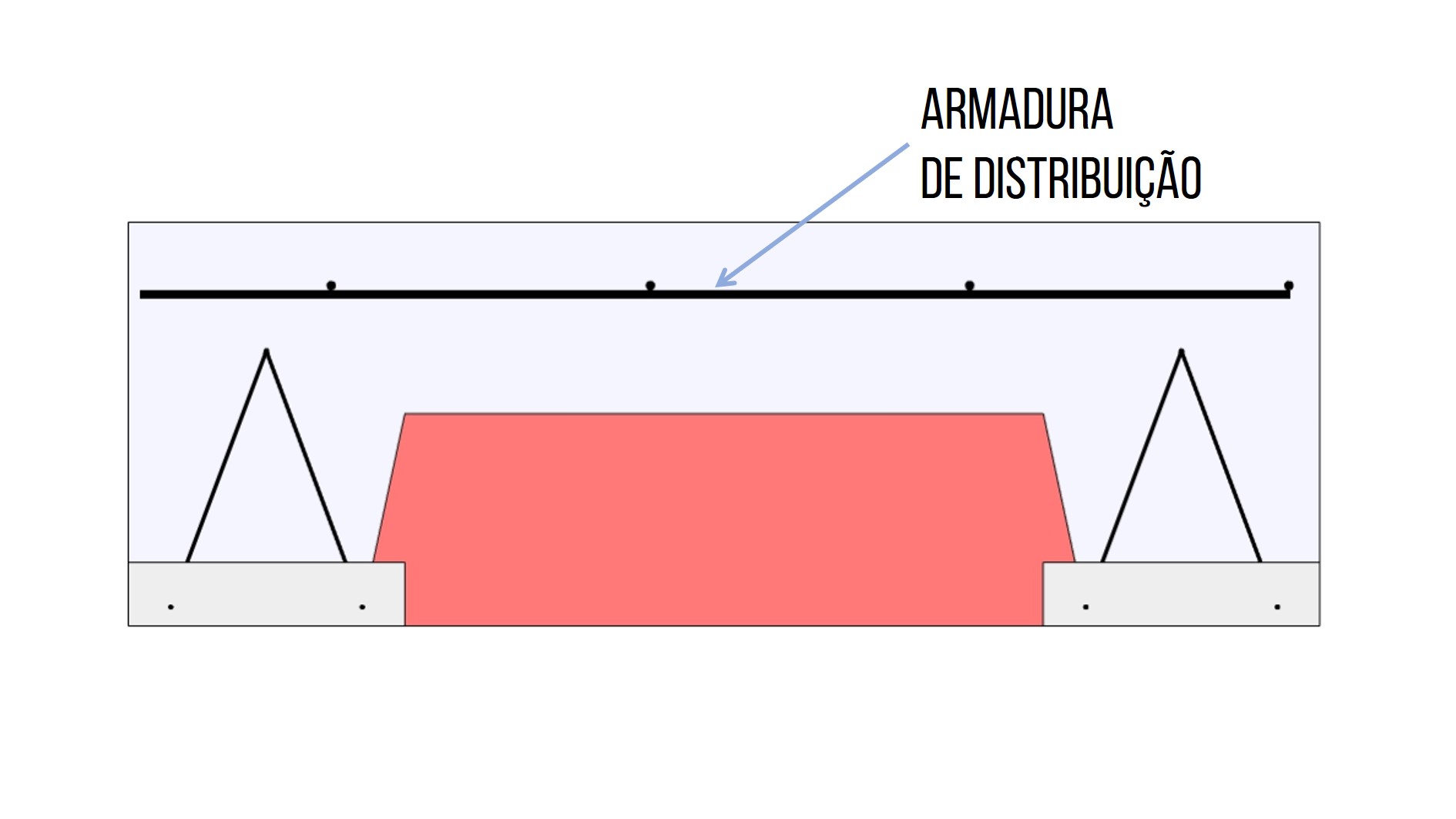

Armadura de distribuição.

Na montagem da malha POP é necessário fazer uma sobreposição de 20 cm.

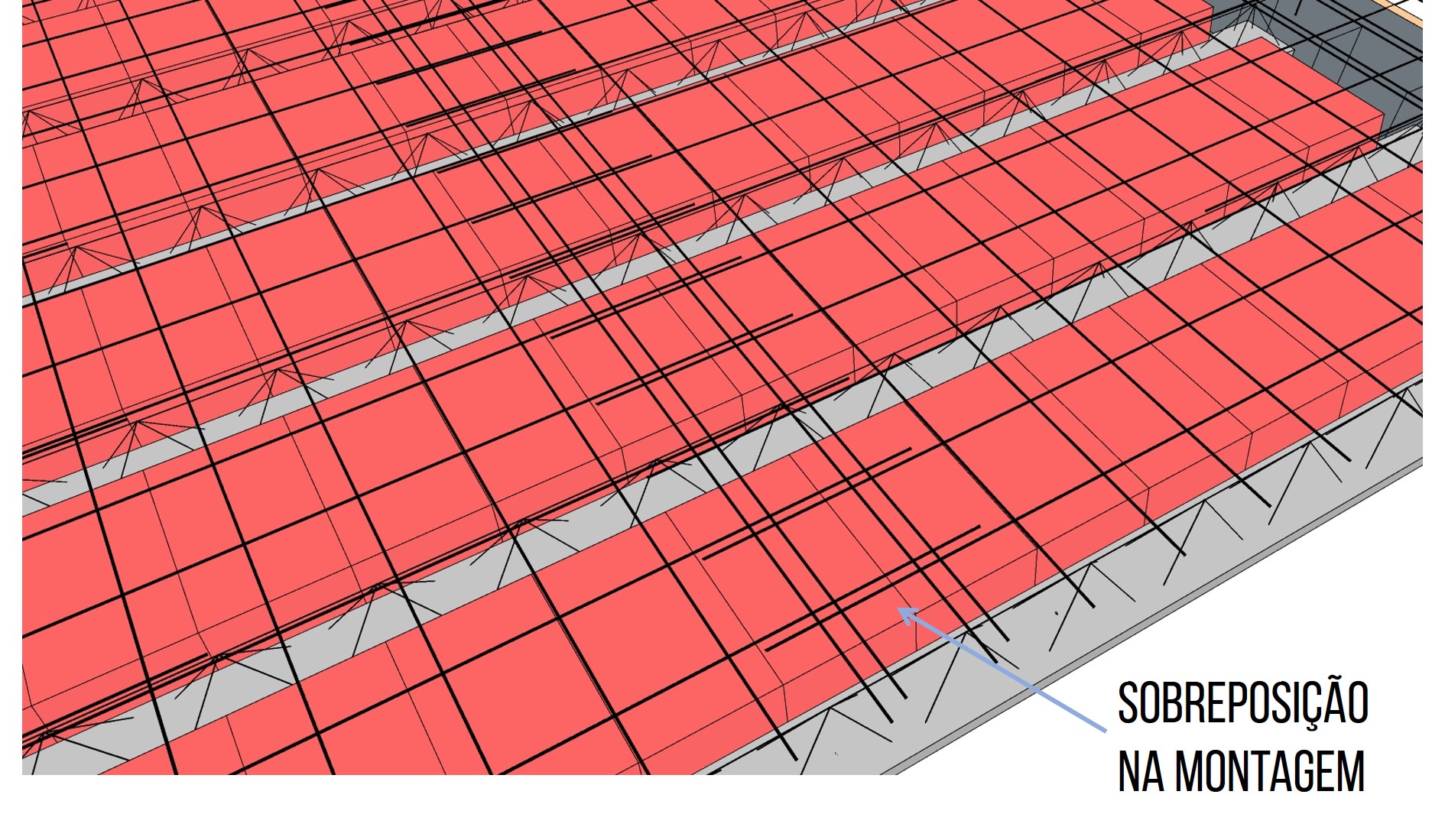

Detalhe da sobreposição.

A área mínima de aço na seção transversal de 0,60 cm²/m para aços CA 50 e CA 60, o espaçamento máximo entre as barras é de 33 cm.

Área Mínima e Quantidade de Armadura de Distribuição

AçoÁreaØ 5,0 mmØ 6,3 mm
CA250,9 cm²/m5 p/ metro3 p/ metro
CA50, CA600,6 cm²/m3 p/ metro3 p/ metro
Tabela 3 – Distribuição da ferragem.

Tipos de malha POP

EspecificaçãoTipoMalhaØLarguraComp.Peso
Q45Leve20 x 203,4 mm2 m3 m4,3 Kg
Q61Média15 x 153,4 mm2 m3 m6,0 Kg
Q92Reforçada15 x 154,2 mm2 m3 m9,0 Kg
Q138Pesada10 x 104,2 mm2 m3 m13,2 Kg
Tabela 4 – Tipos de malha.

Equivalência

Malha POPFerragem
Q61Ø 5,0 mm c/ 30 cm
Q92Ø 5,0 mm c/ 20 cm
Q138Ø 5,0 mm c/ 15 cm
Tabela 5 – Equivalência.

Designação

SobrecargaLT 11LT 14LT 16LT 20
Até 400 Kgf/m²Q61Q61Q61Q92
De 400 até 800 Kgf/m²Q92Q92Q92Q138
Tabela 6 – Malhas x tipos de laje.
