Alvenaria sobre a laje

O ideal é sempre apoiarmos a alvenaria sobre outra alvenaria ou ainda sobre viga, porém a casos que é necessário apoiar diretamente sobre a laje.

Primeiro item que devemos analisar é qual será o elemento de vedação para determinarmos o seu peso próprio, dentre eles temos: drywall, tijolo baiano, bloco cerâmico, etc. Em seguida qual será o sentido da alvenaria em relação trilho, pode ser longitudinal ou transversal.

Alvenaria longitudinal ao trilho.

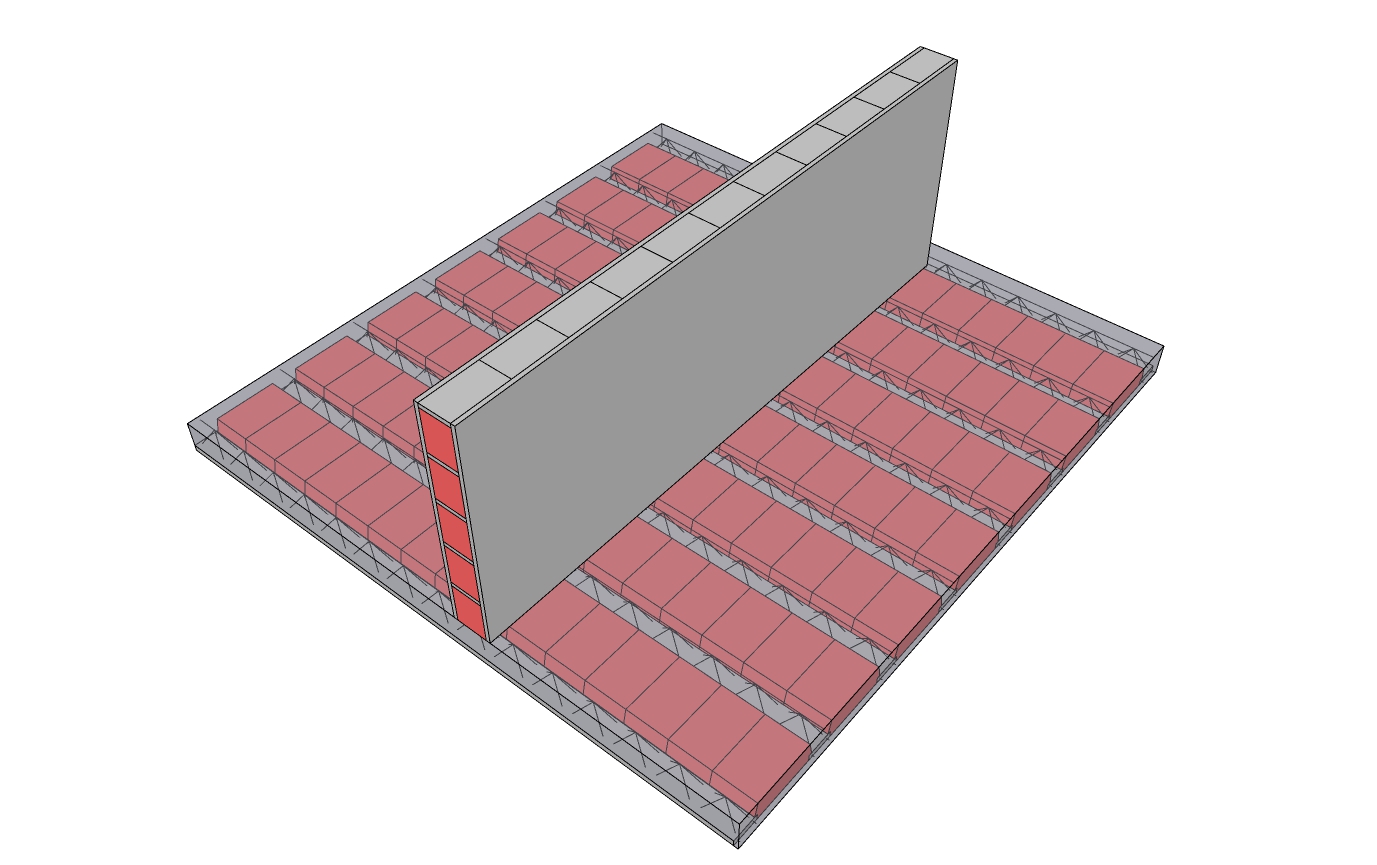

Alvenaria transversal ao trilho.

Com essas informações nós conseguimos calcular os esforços que atuarão sobre a laje. No sentido longitudinal carga da alvenaria é distribuída uniformemente. Esse é o pior cenário, visto que, apenas um trilho junto com uma faixa de influência ficará encarregado de sustentar a alvenaria.

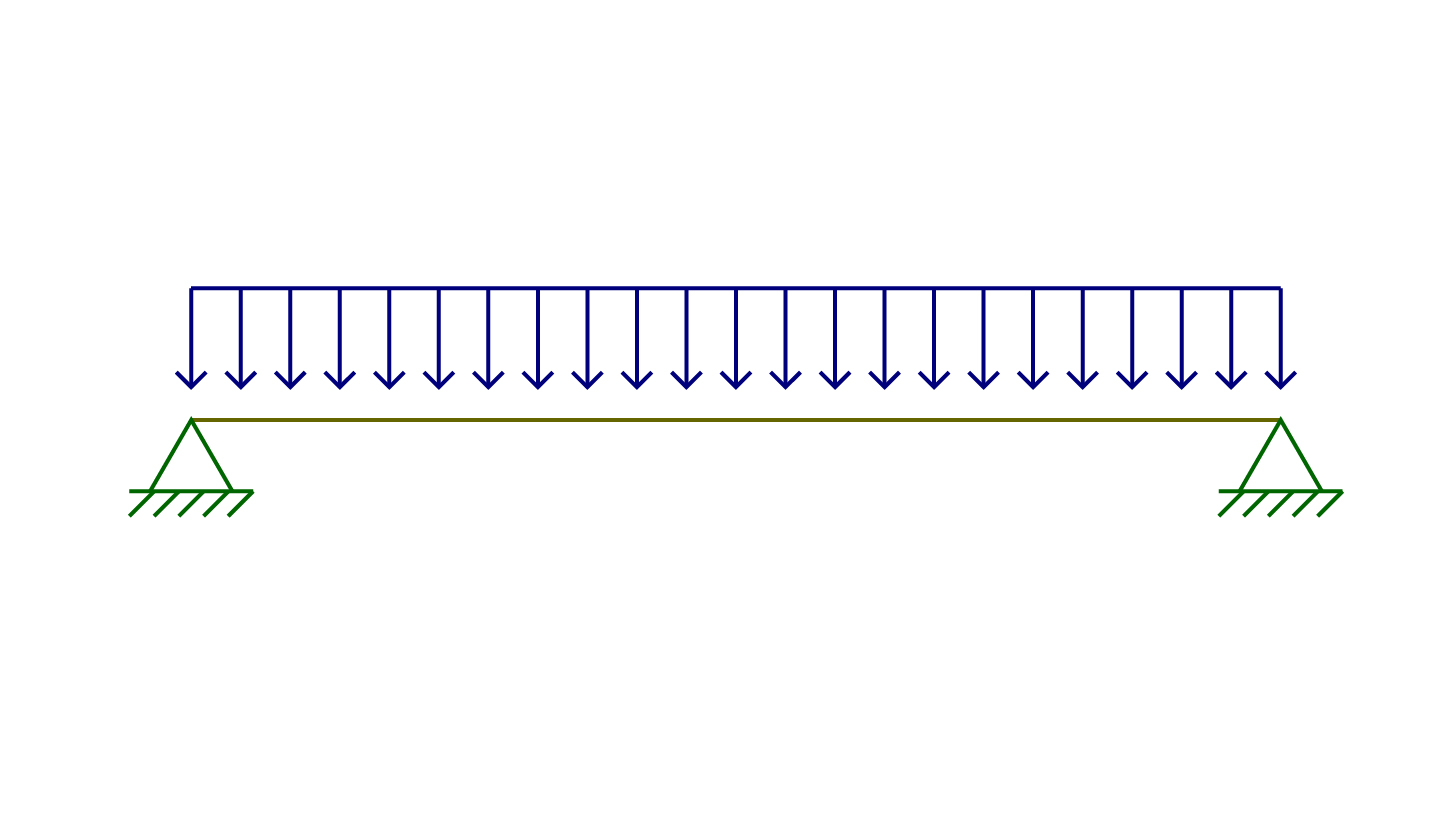

Carregamento uniforme.

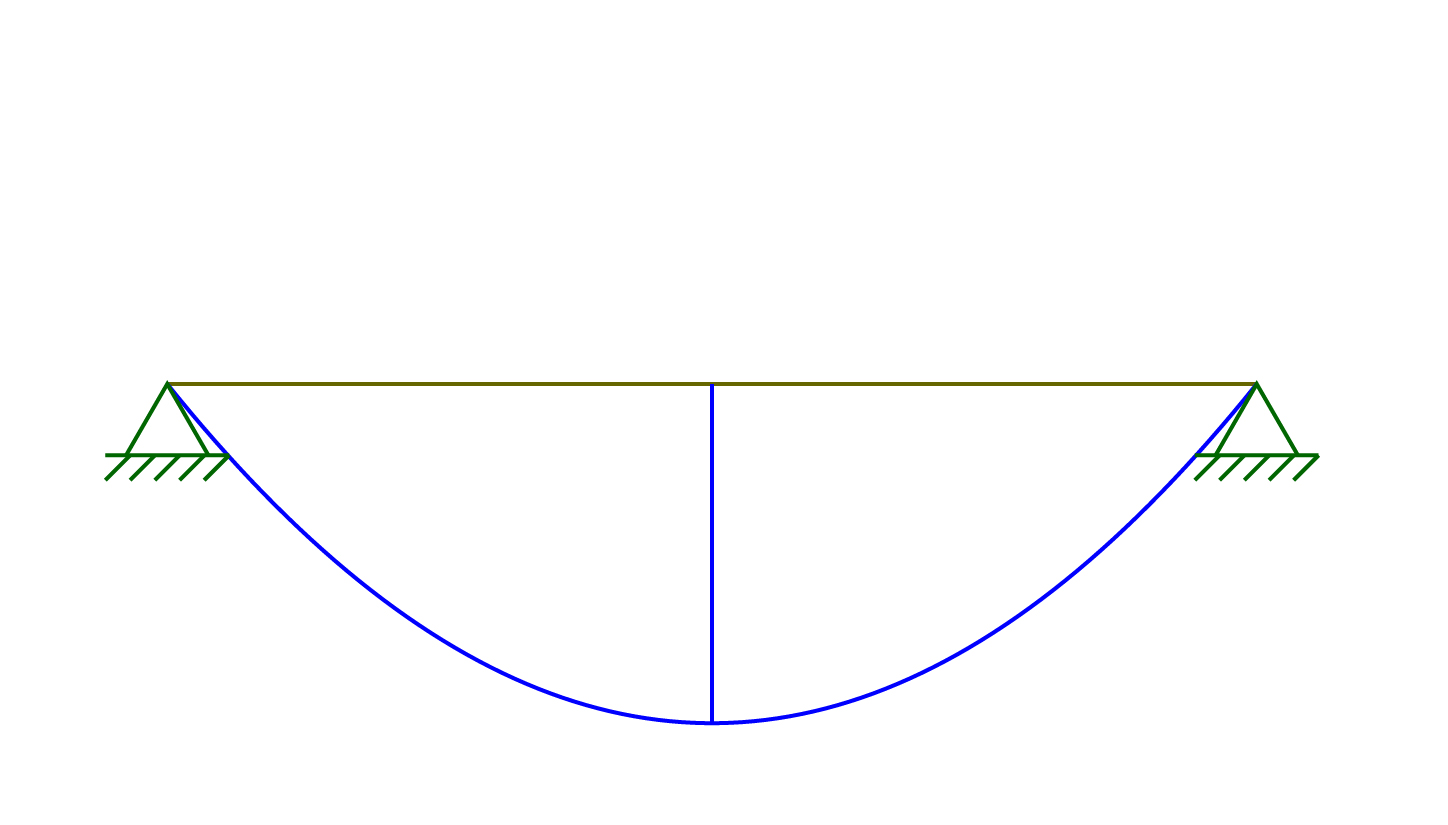

Diagrama de momento.

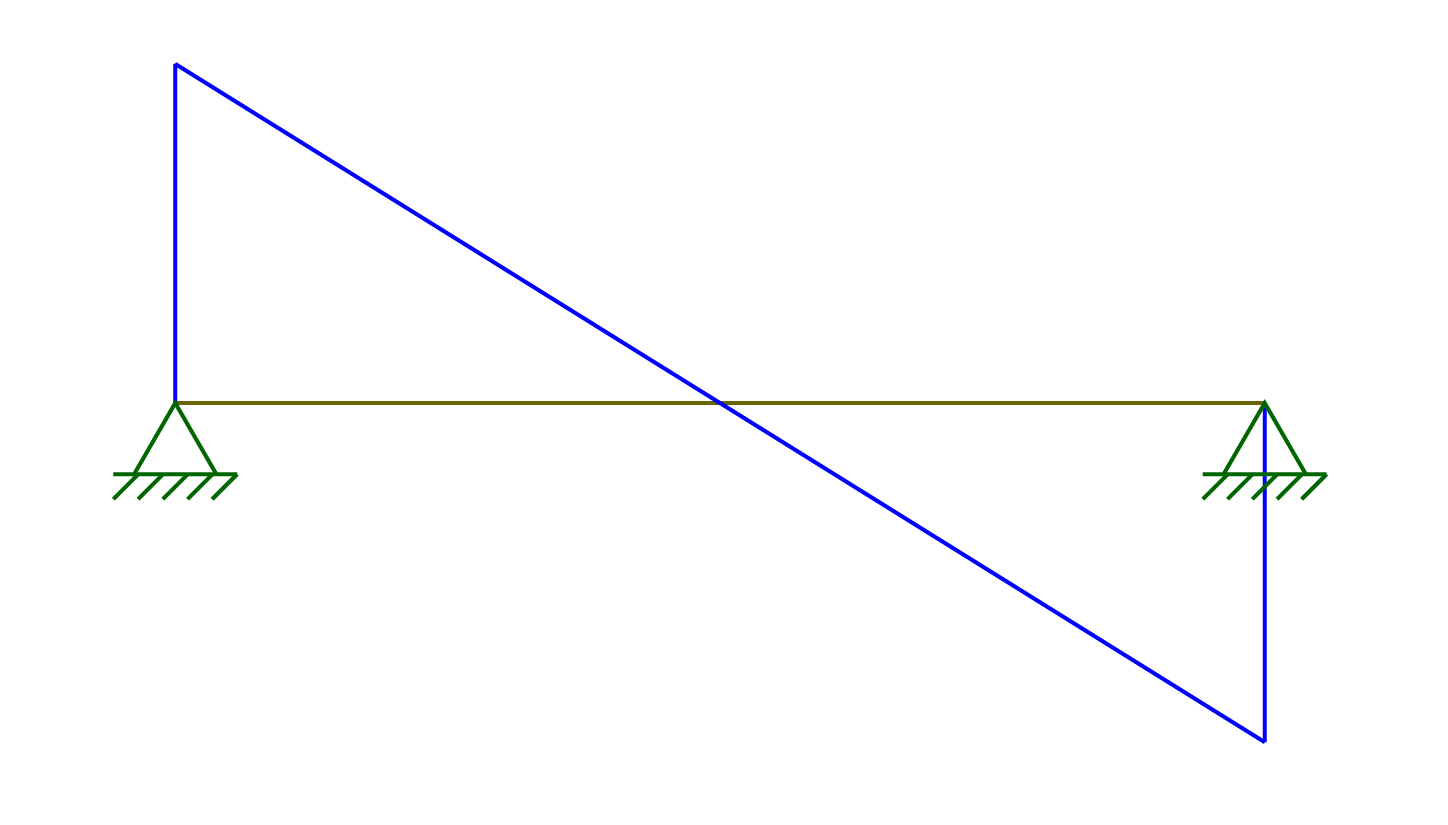

Diagrama de cortante.

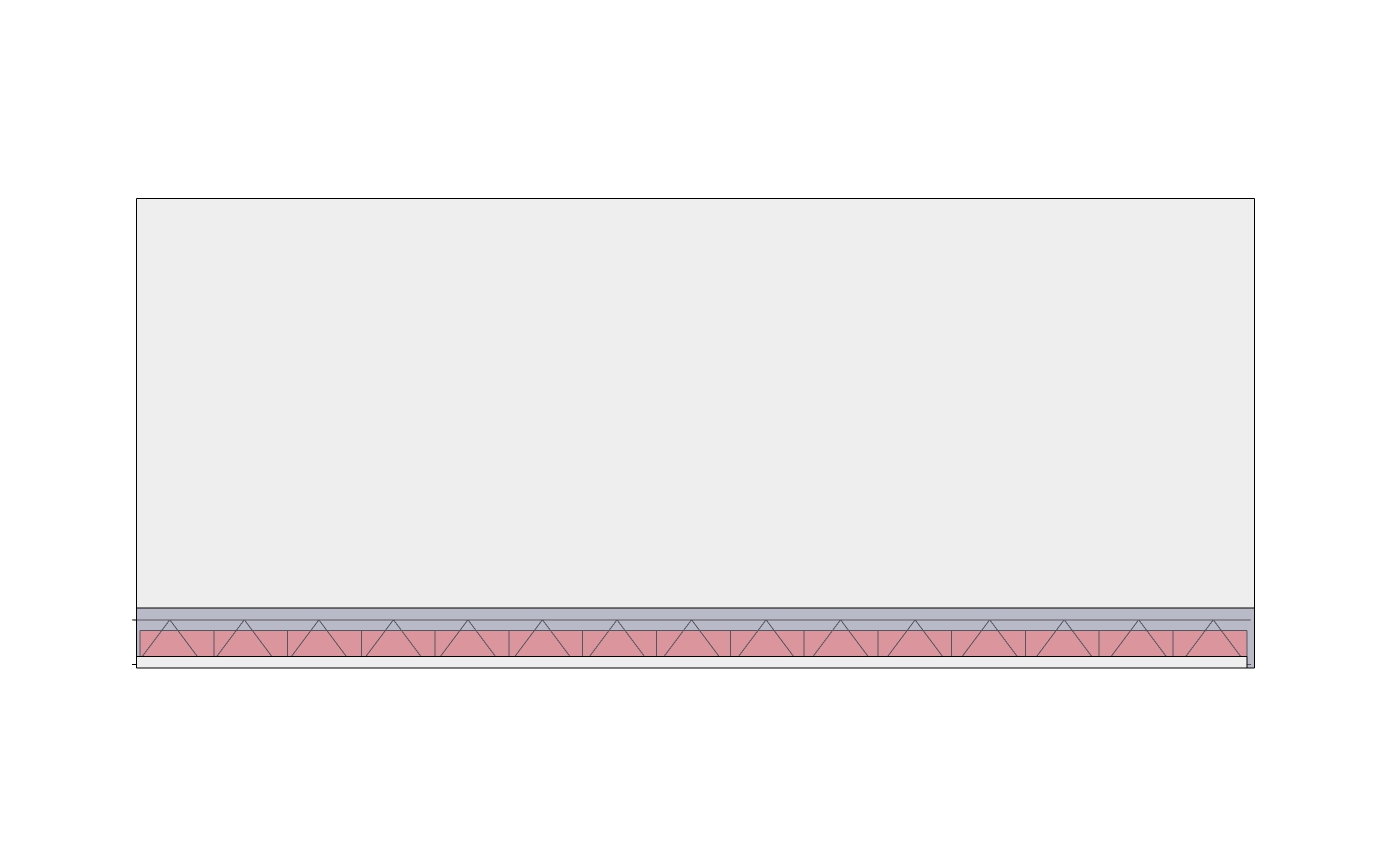

Vista superior.
Vista lateral.

Nesses casos é considerado uma faixa de influência que receberá a carga da alvenaria, por convenção utiliza-se lx /2,5.

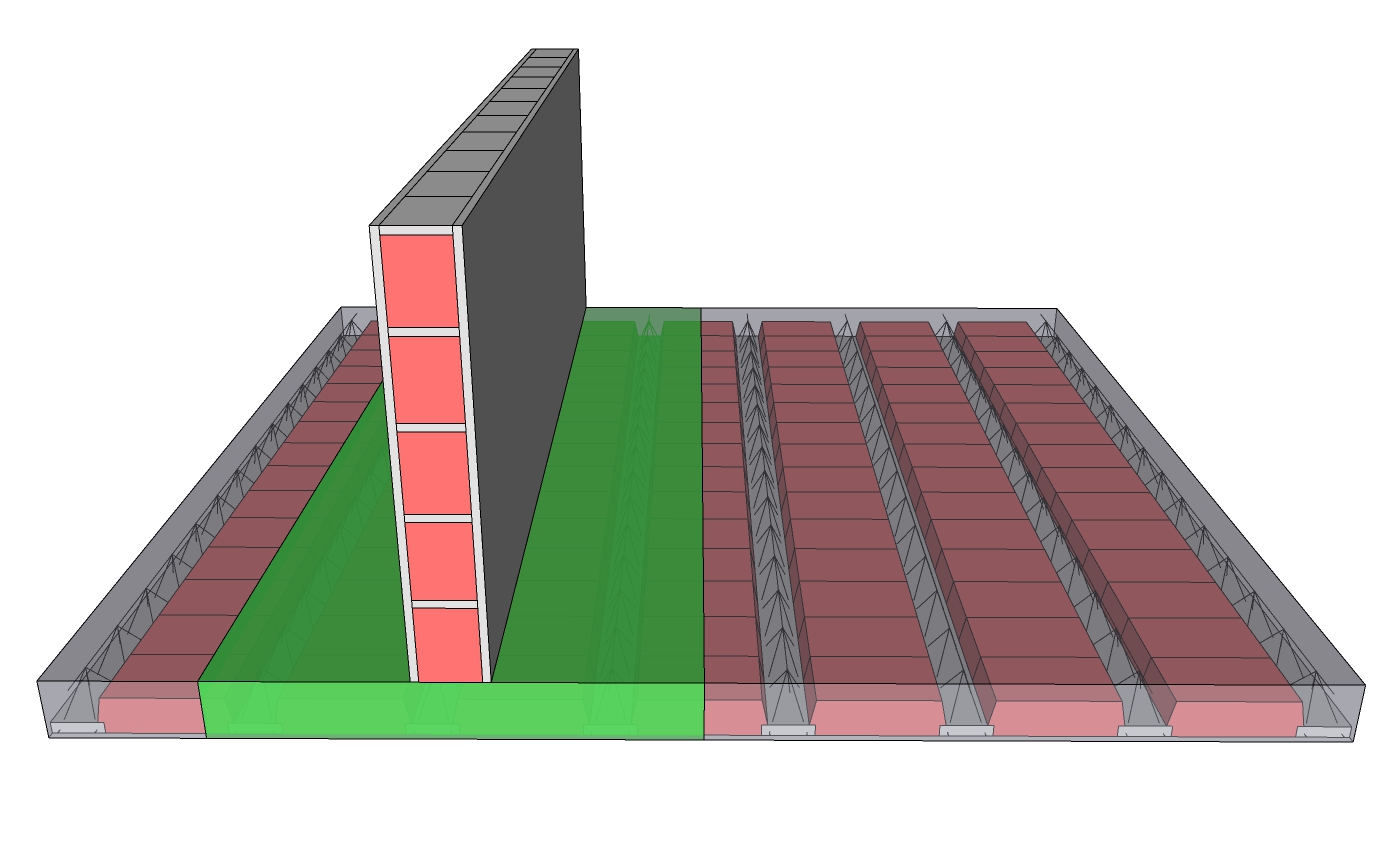

Faixa de influência.

Quando a alvenaria esta no sentido transversal ao trilho é considerada uma carga pontual e todos os trilhos sob a alvenaria ficarão encarrados da sustentação.

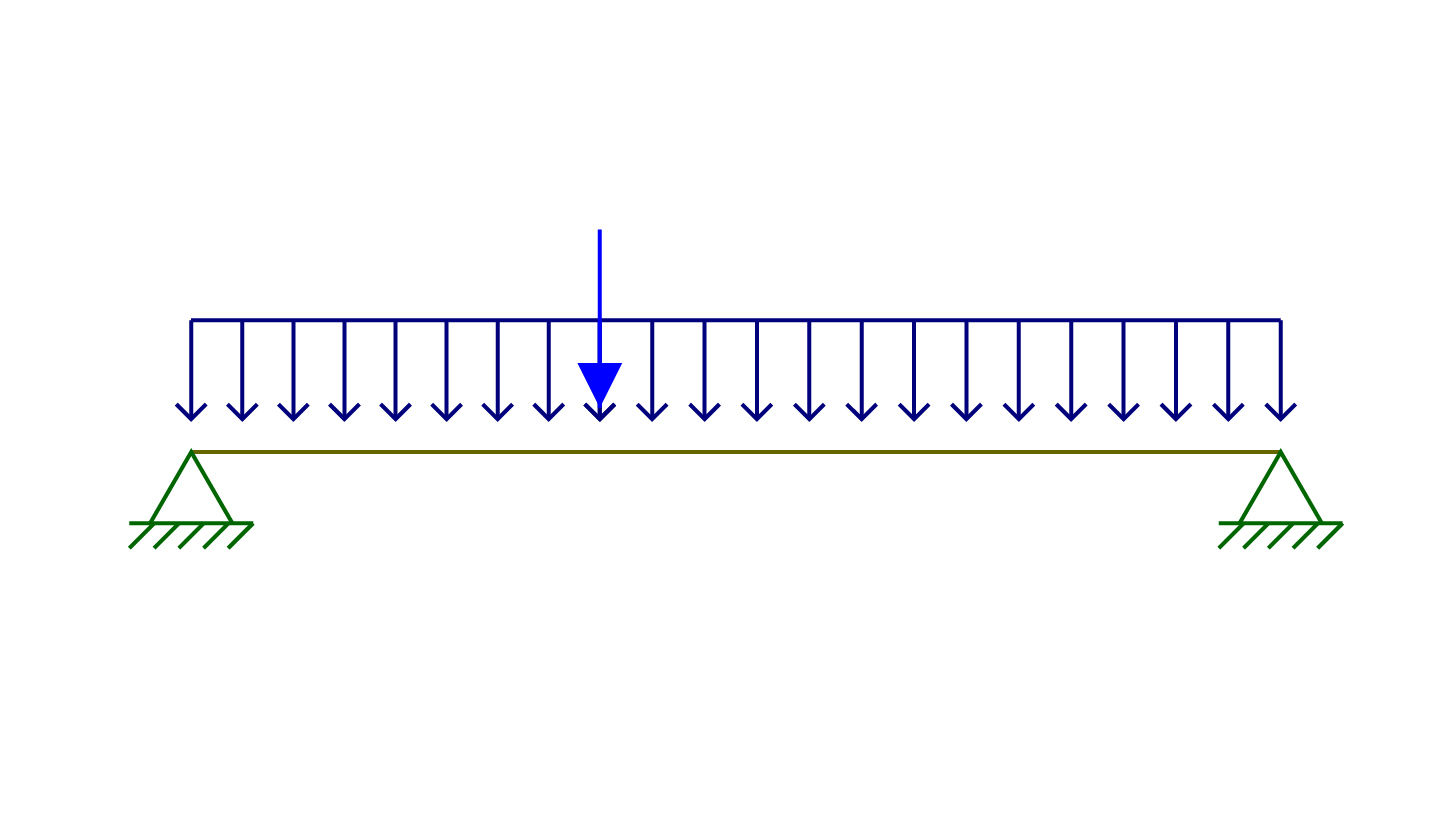

Carregamento uniforme + carga pontual.

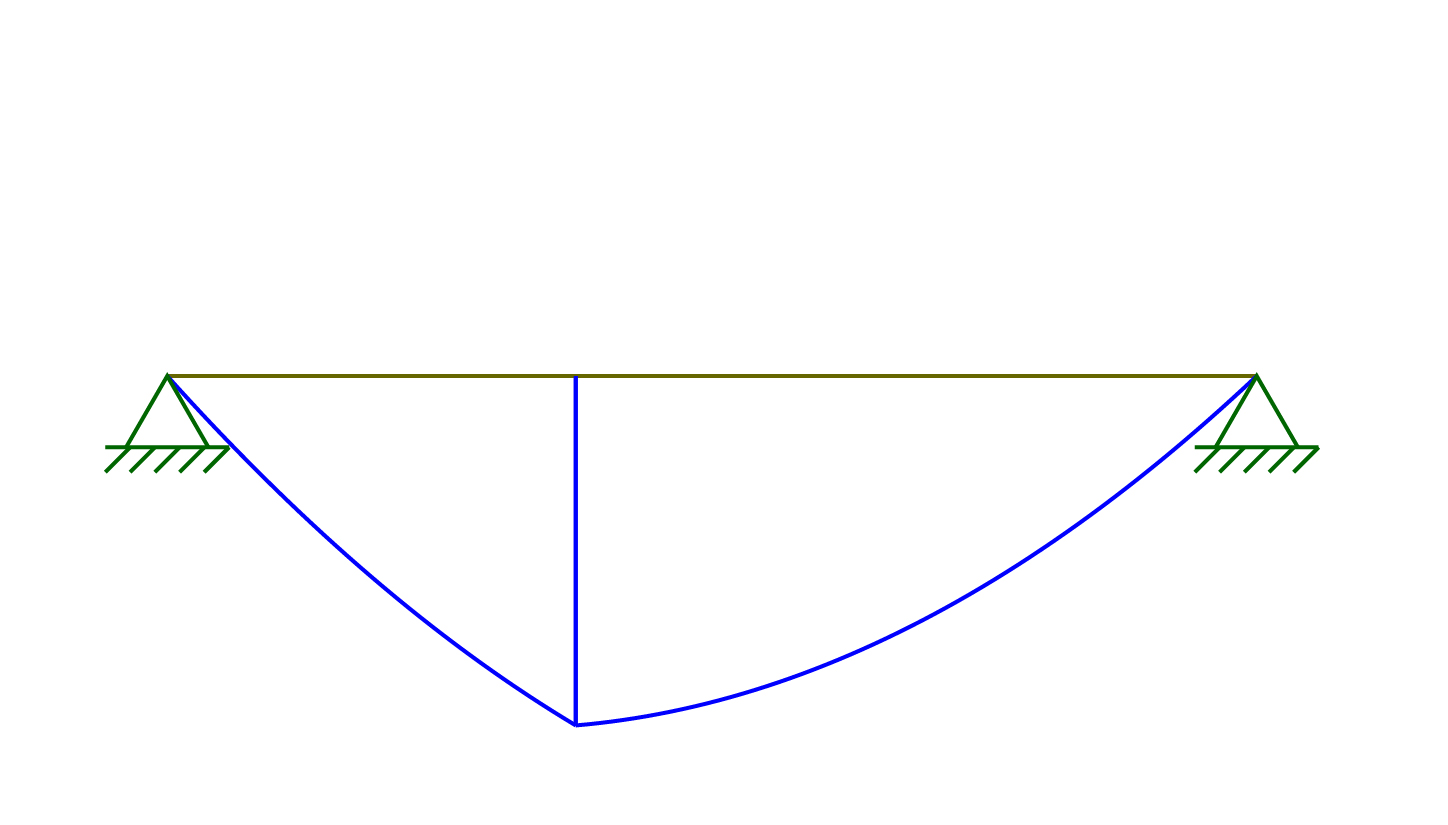

Diagrama de momento.
Diagrama de cortante.

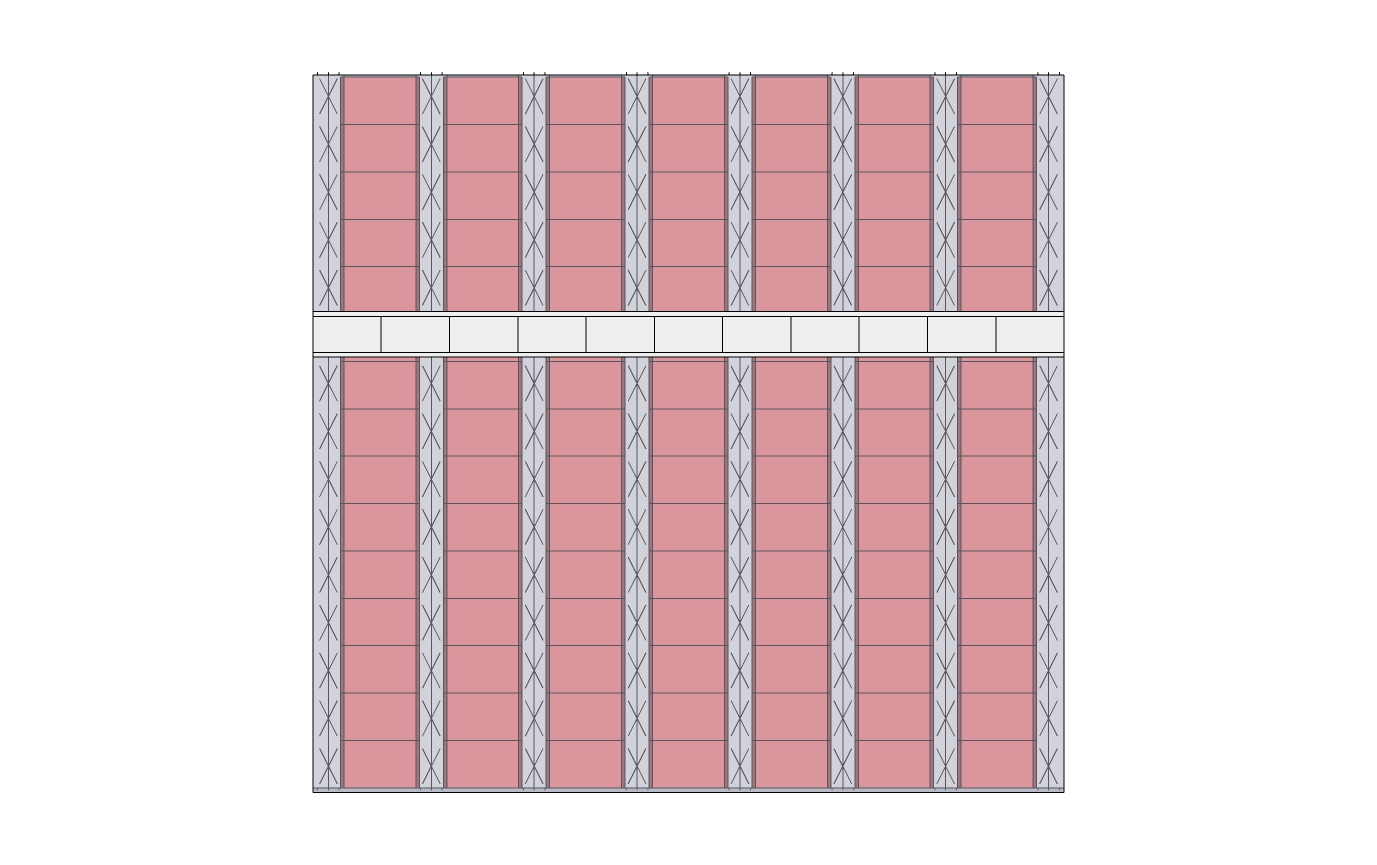

Vista superior.

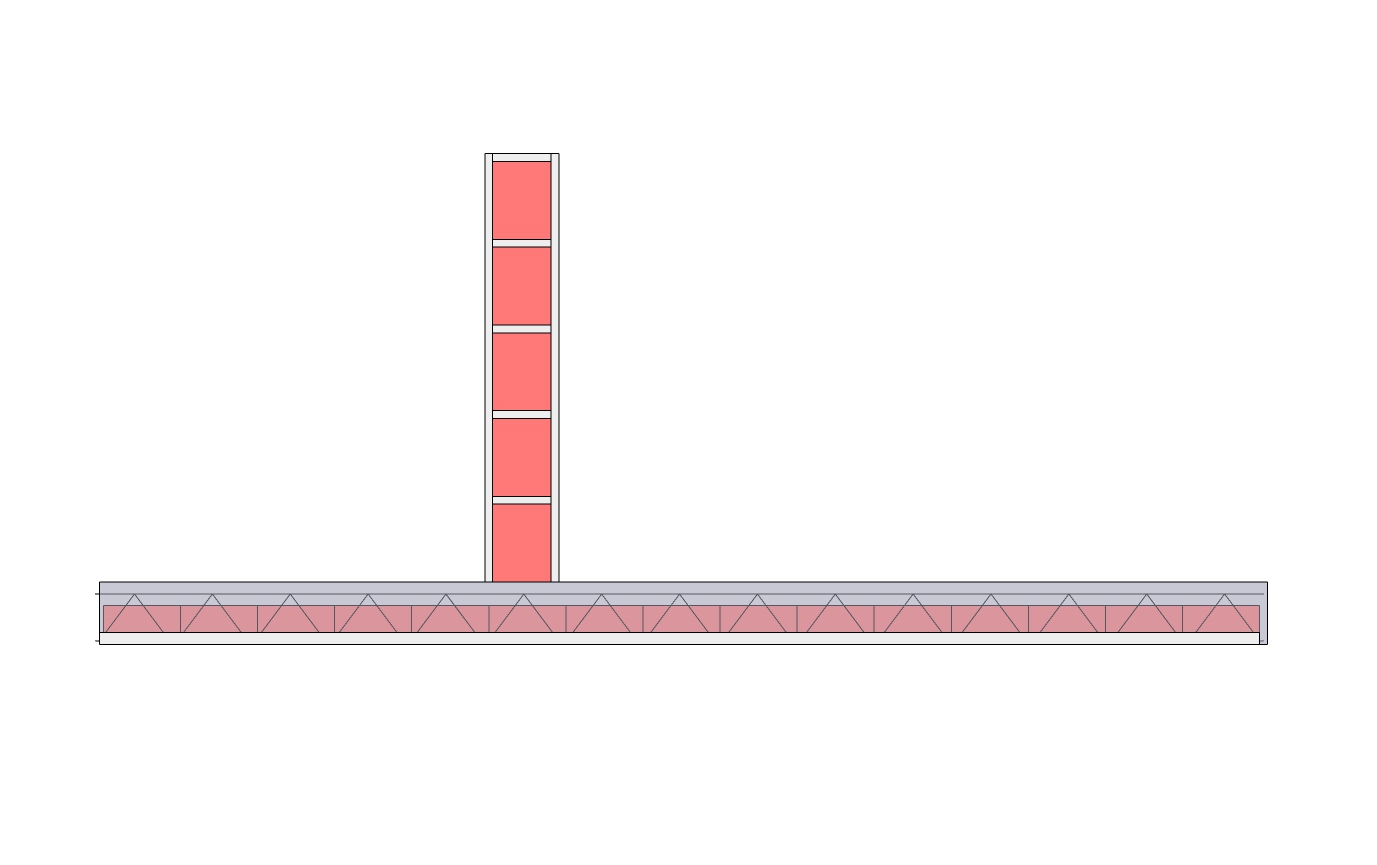

Vista lateral.

Em ambos os casos a alvenaria deve ser considerada como cargas permanentes para que não seja aplicado nenhum coeficiente de ponderação.

Agora nos podemos estudar qual a melhor solução a ser adotada para cada caso, as mais comuns são: reforço positivo, trilhos justaposto, viga chatas ou ainda uma combinação entre as anteriores.

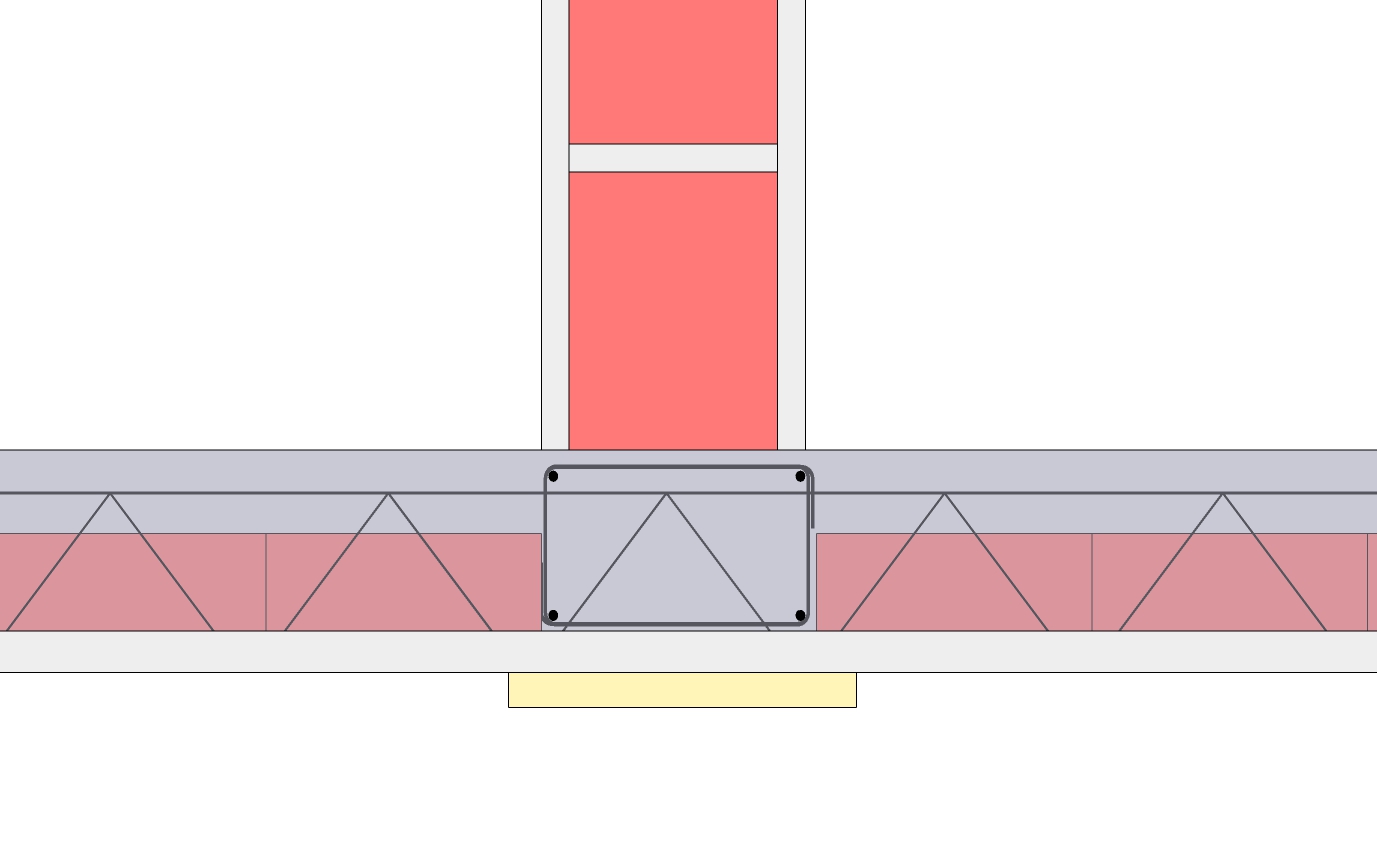

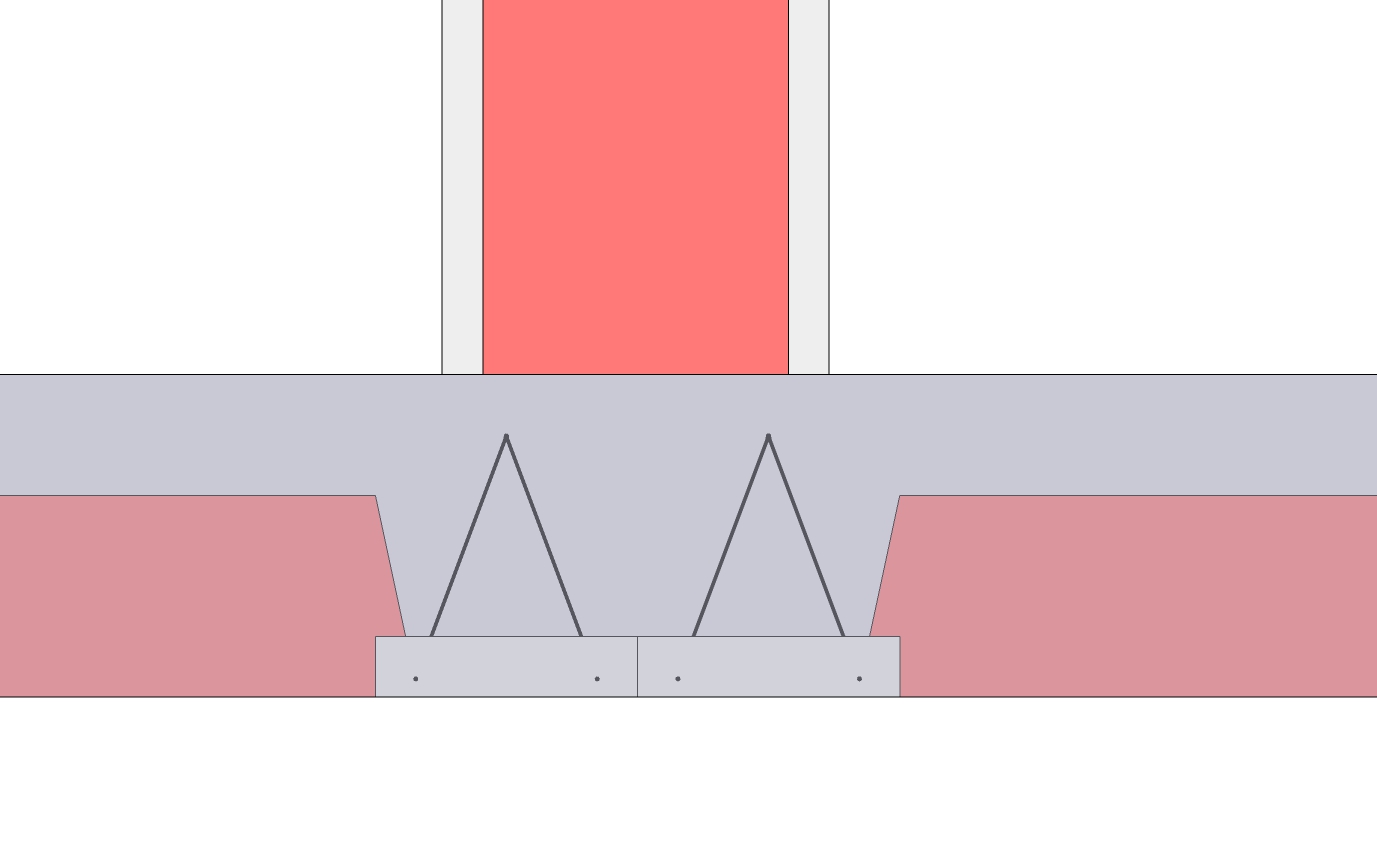

Trilho justaposto.

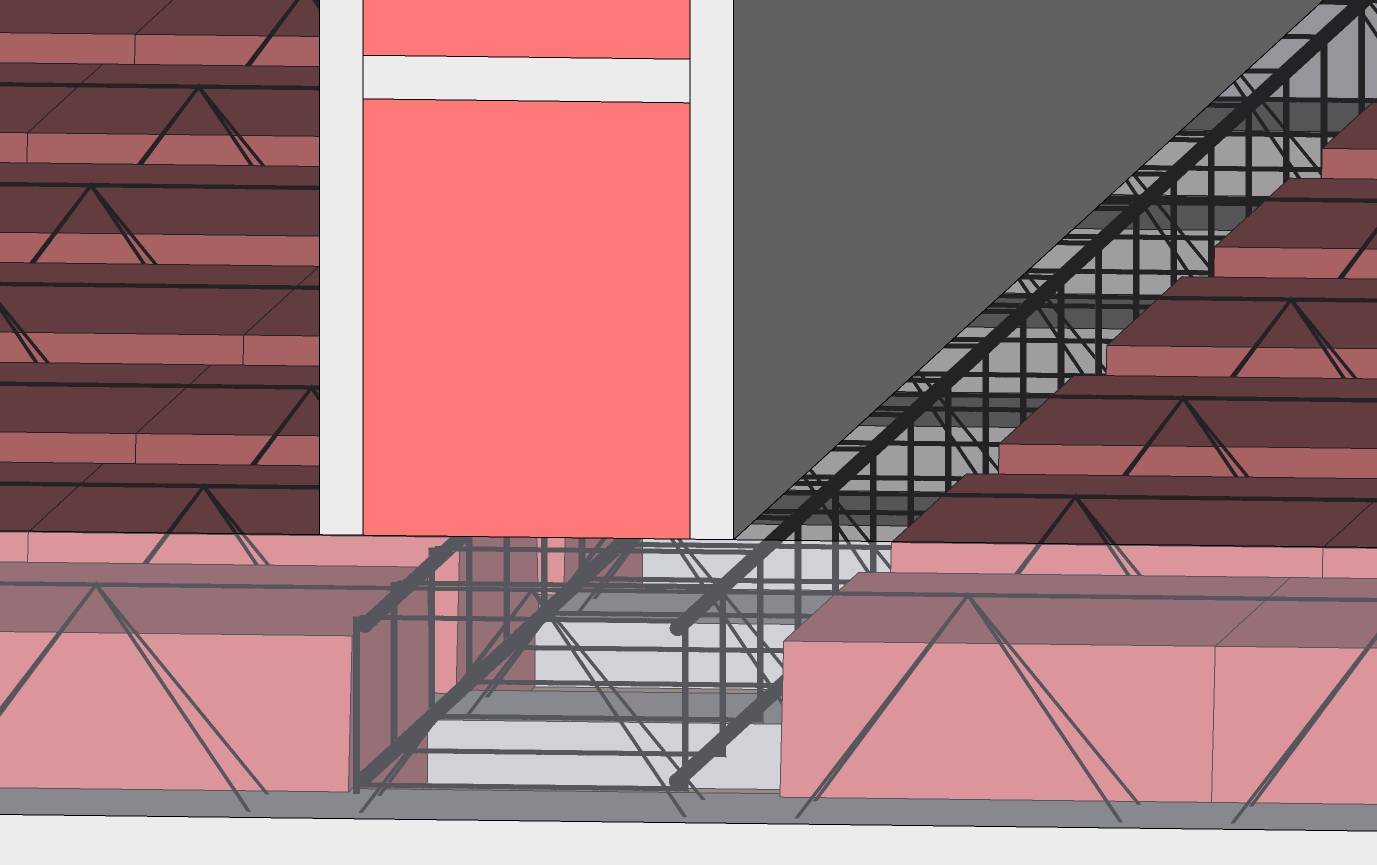

Viga chata.

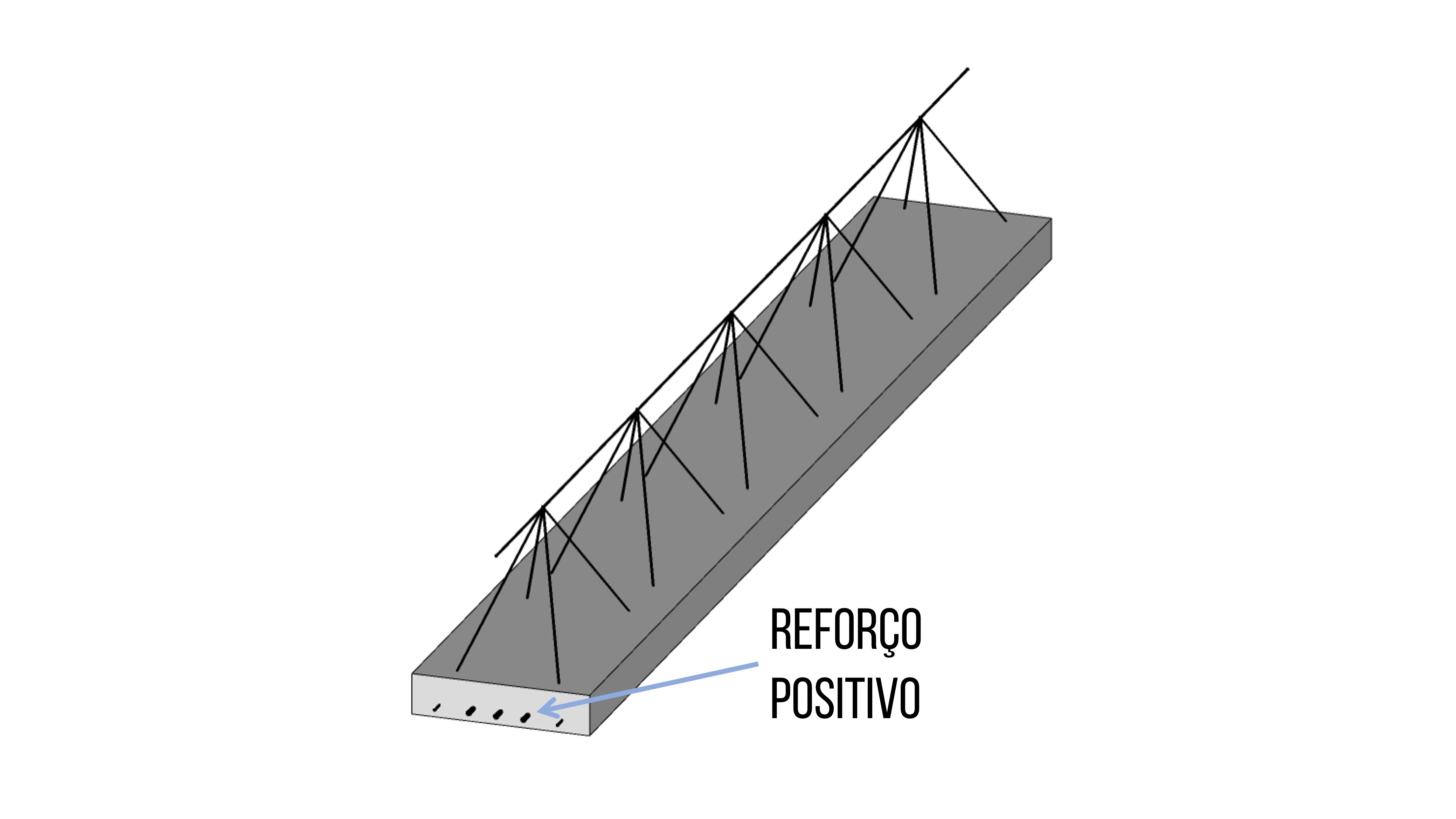

Reforço positivo.
Viga chata.

É fundamental que seja feito o correto alinhamento da parede com a solução aplicada, seja trilho justaposto ou viga chata.

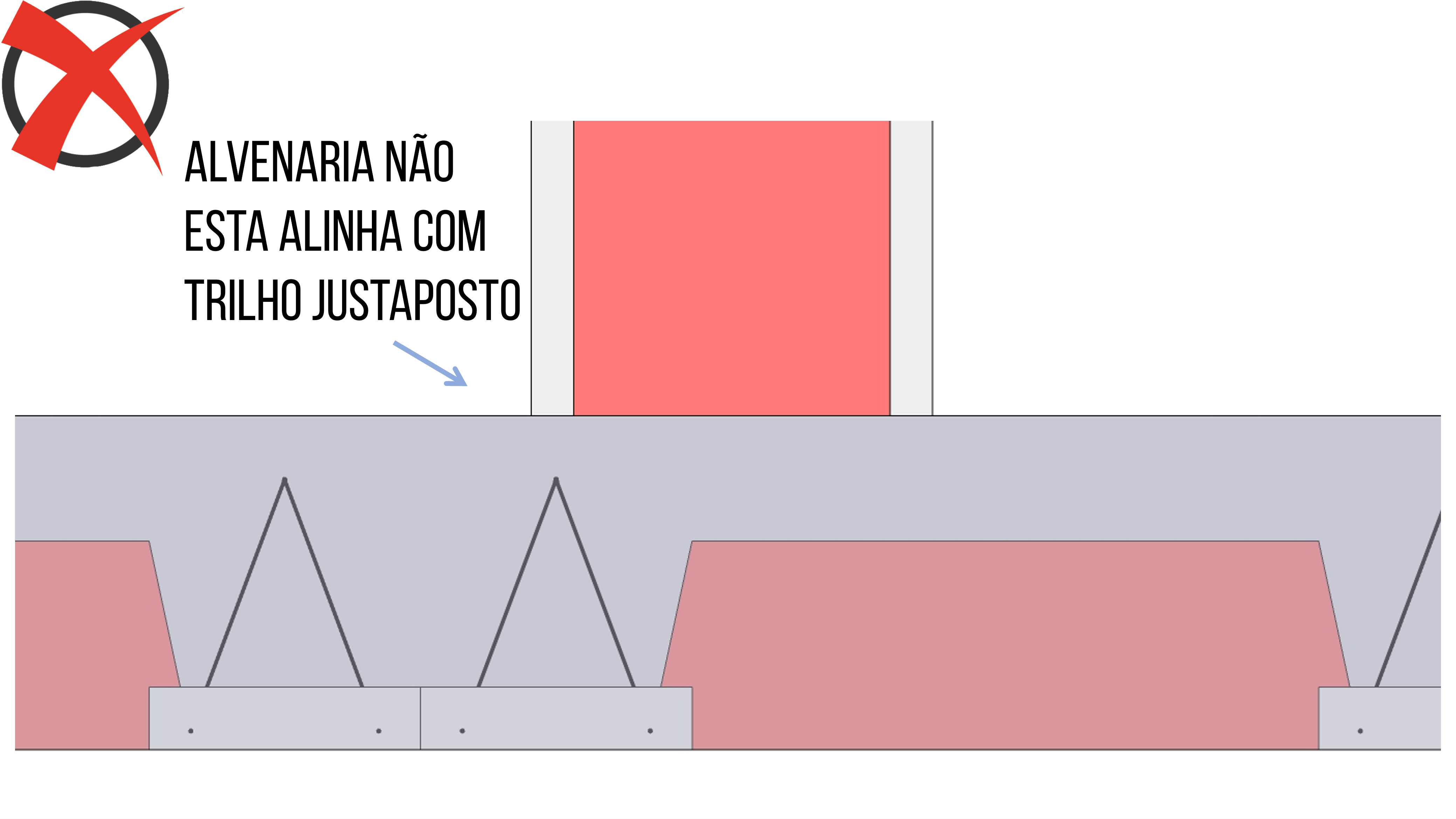

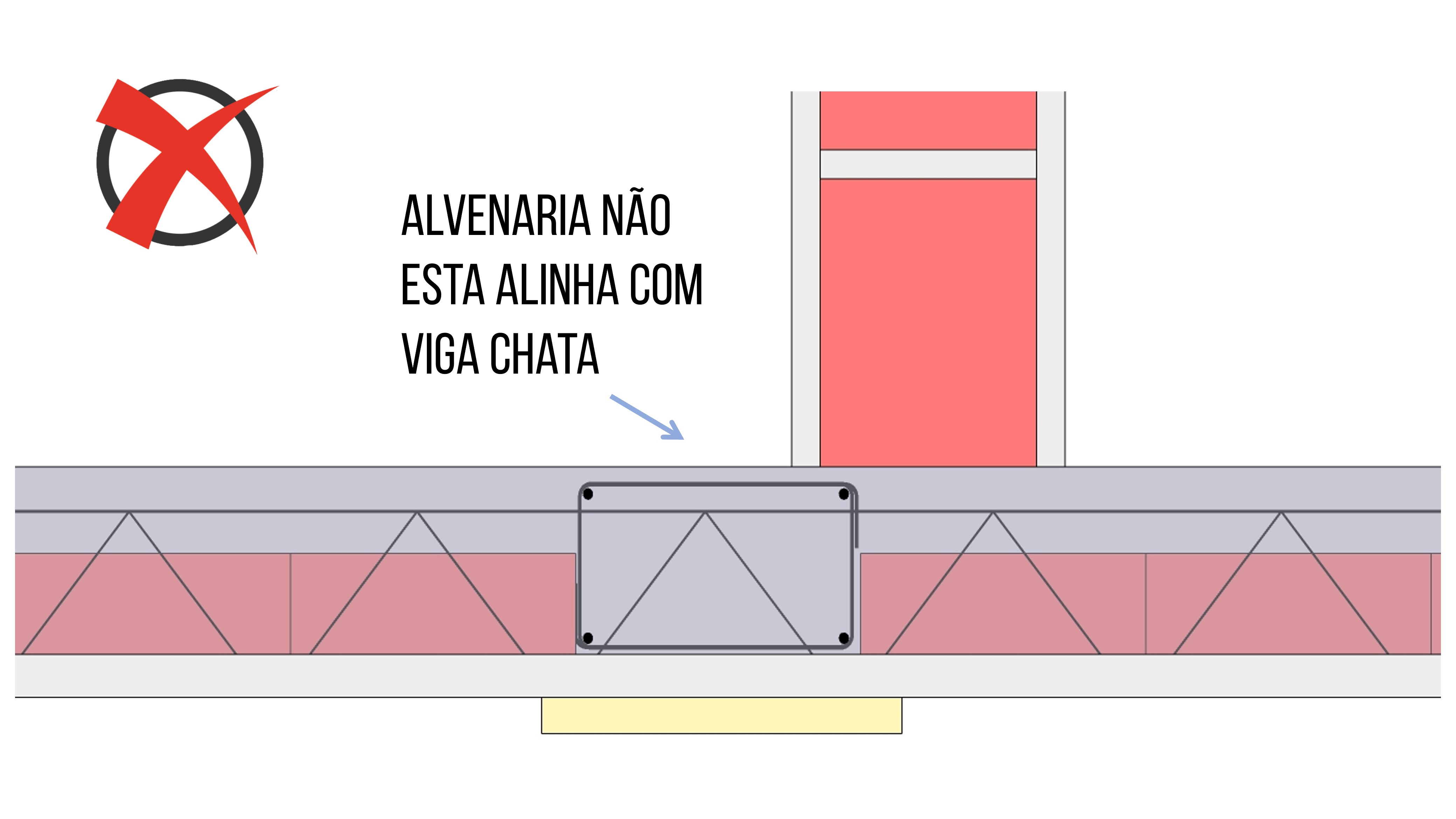

Alinhamento incorreto.
Alinhamento incorreto.

No exemplo abaixo, a laje foi montada com dois trilhos justapostos com ferragem de reforço positivo de 2 Ø 8 mm.

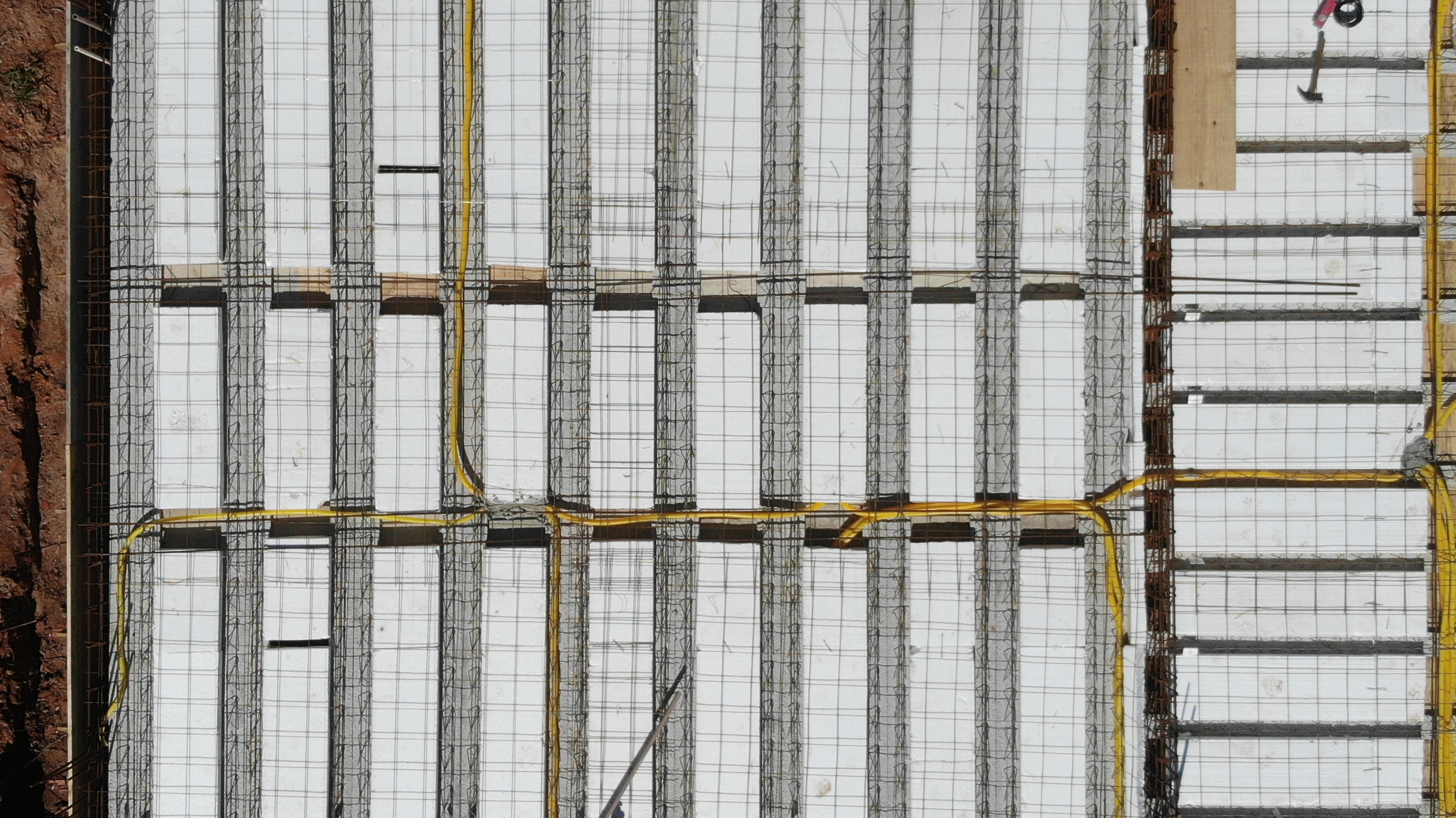

Exemplo com trilho justaposto e reforço positivo.

É importante frisar que não existe uma receita, cada caso tem suas peculiaridades e deve ser analisado individualmente.
