Calculadora linha de escoras

por Postado em

Laje treliça:

Vão livre: m

Utilize "." como separador decimal.

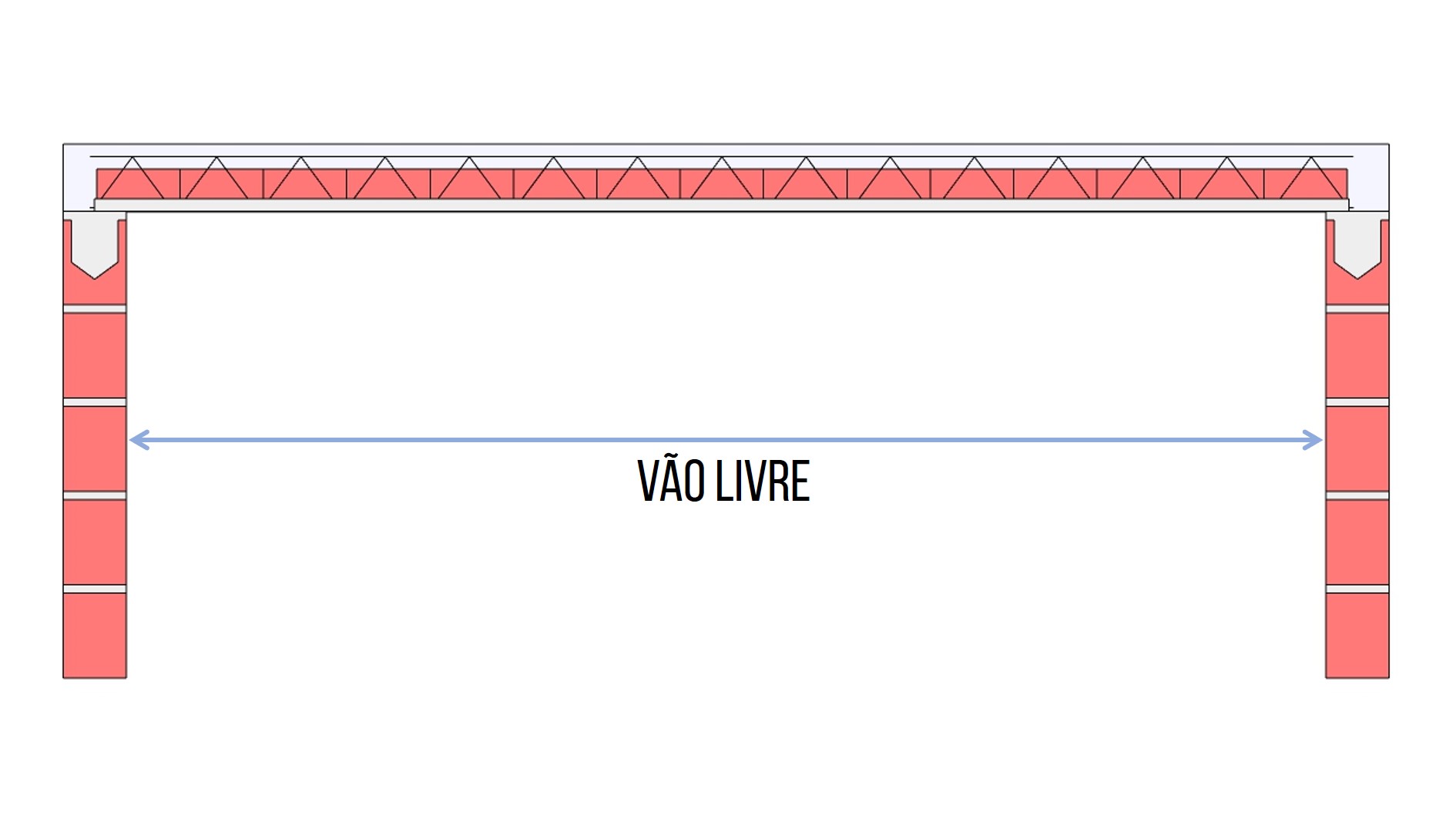

Vão livre.

Detalhamento do escoramento

Laje = TR8 - LT11 (6 + 5)

  • Vão livre = 0,00 m

  • Trilho = 0,00 m

  • Contra-flecha = 0.00 cm

  • Qtd linhas = 0

  • Distância = 0,00 m

Linhas de escora.

O calculo é feito apenas para a laje, não levando em consideração escoramento das vigas. Para pé direitos superiores a 3,00 m é indicado montar um sistema de contraventamento ou ainda se for superior a 4,50 m deve-se utilizar escoramento tipo torre.

A aplicação de contra-flecha nem sempre é obrigatória na laje, sua necessidade depende do vão livre e sobrecarga. A contra-flecha máxima que pode ser aplicada é lx /350.

Como o espaçamento é calculado

O limite de espaçamento entre as linhas de escora é de 1,30 m, com isso, o vão é divido por 1,30 afim de determinar a quantidade minima de escora com o maior espaçamento possível dentro do limite.

Os valores abaixo podem ser arredondador, usualmente a contra-flecha é arredondada a cada 0,1 cm e o espaçamento das linha de escora a cada 5 cm.

Exemplo

  • Contra-flecha = 1,27 cm ≅ 1,30 cm

  • Espaçamento = 1,23 m ≅ 1,25 m
