Mesa de compressão

Mesa se compressão, também conhecida como mesa colaborante, é uma faixa maciça de concreto junto ao apoio, essa faixa tem como finalidade absorver o esforço de compressão gerados pelo alto momento negativo gerado no apoio da laje.

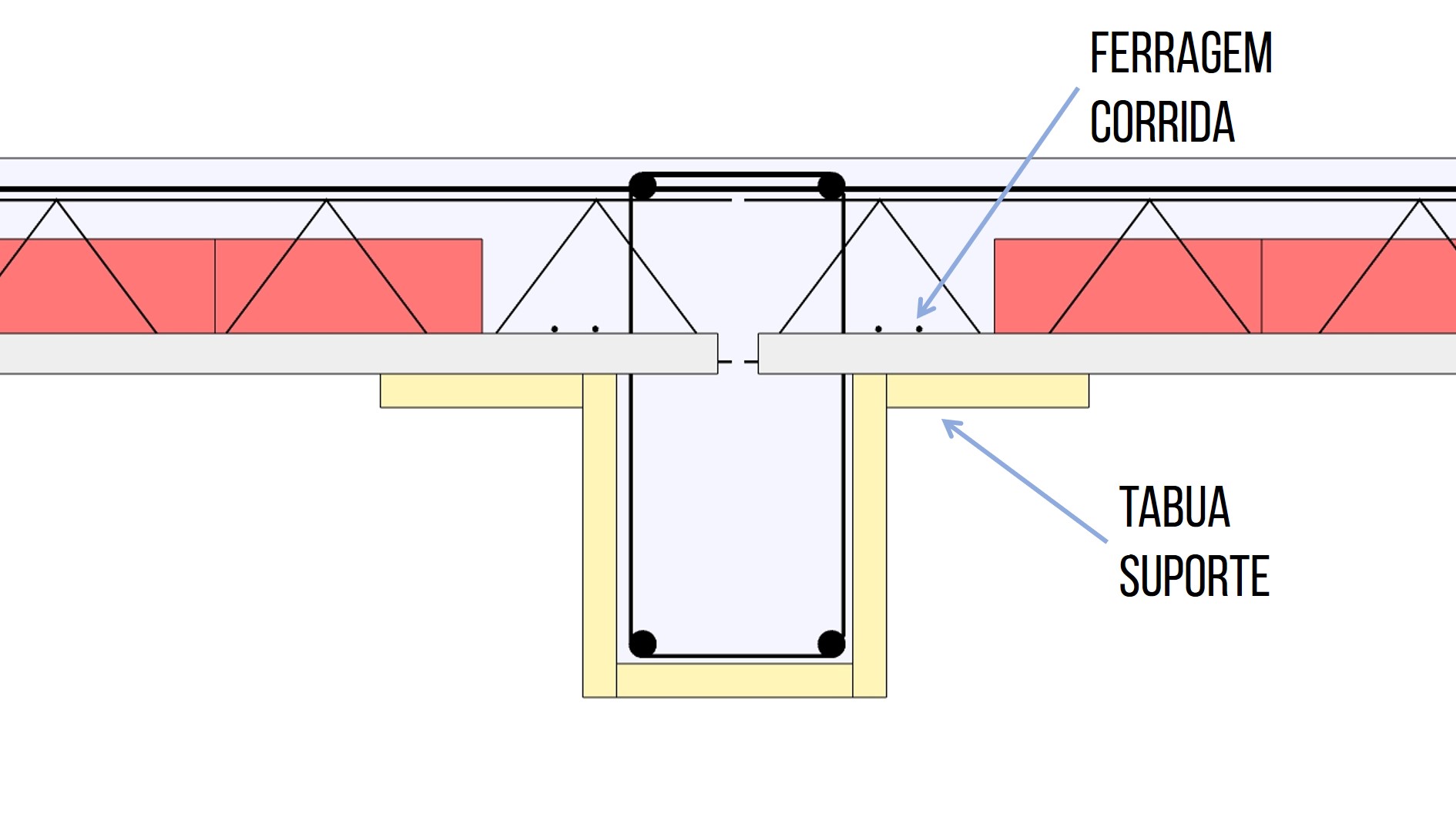

Corte mesa de compressão.

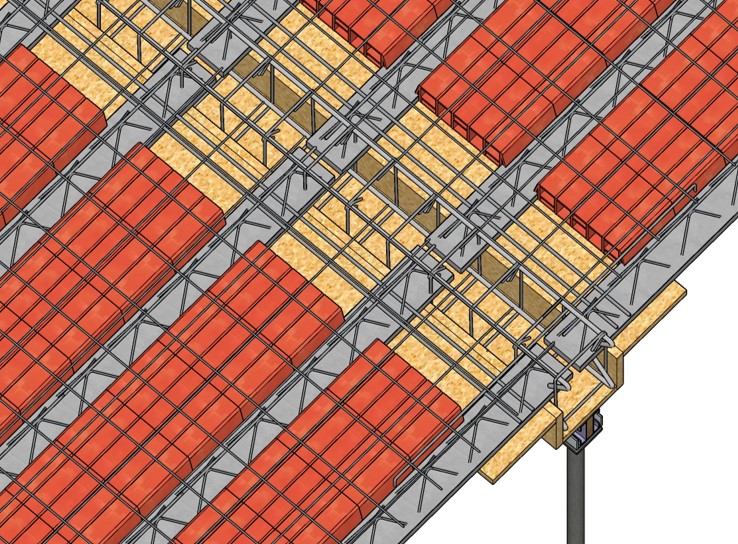

Detalhe mesa de compressão.

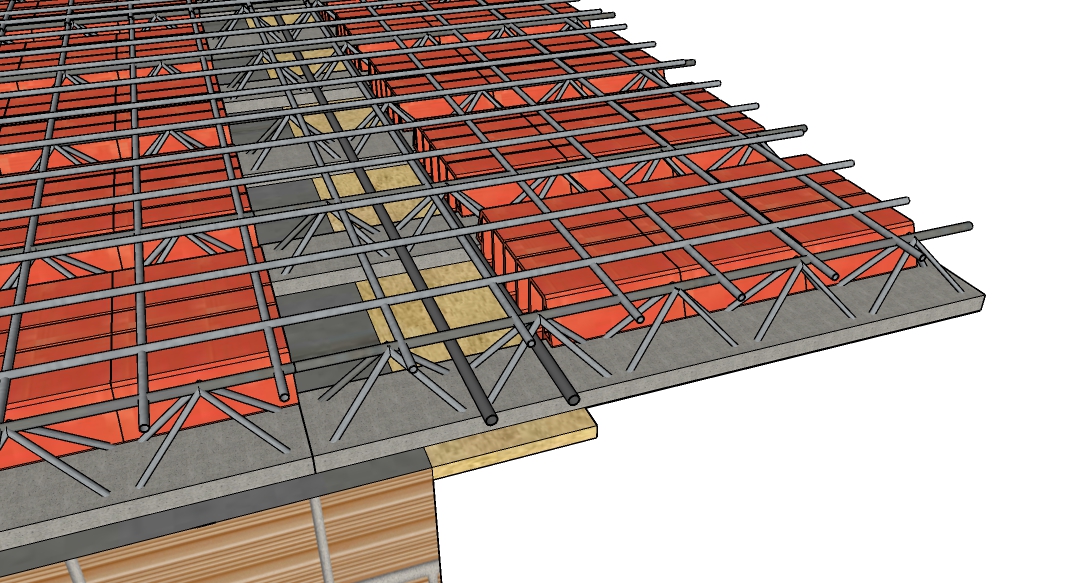

Detalhe mesa de compressão em balanço.

Existem algumas situações onde é aconselhável a utilização a mesa de compressão. Quando o vão livre e/ou sobrecarga forem muito alto, quando a largura do apoio é insuficiente para ancoragem, para grandes beirais em balanço e por fim quando caímos no domínio 4* no calculo da armadura negativa.

Uma outra forma de fugir do domínio 4* seria alterar a geometria da laje ou a largura do apoio, se possível.

*Domínio 4: Nesse caso o concreto já se encontra em ruptura e o aço não atinge o escoamento, uma região superarmada.
