Instalação de conduíte

Aprenda a fazer a instalação e distribuição correta dos eletrodutos corrugados flexível de PVC na laje.

Os eletrodutos (conduítes) são tubos pelos quais são organizados os fios, ele tem a função de proteger contra ações mecânicas, isolar de agentes externos e principalmente controle de chama em caso de incêndio.

Abaixo dois exemplos de como os conduítes devem ser distribuídos.

Eletroduto longitudinal.
Eletroduto transversal.

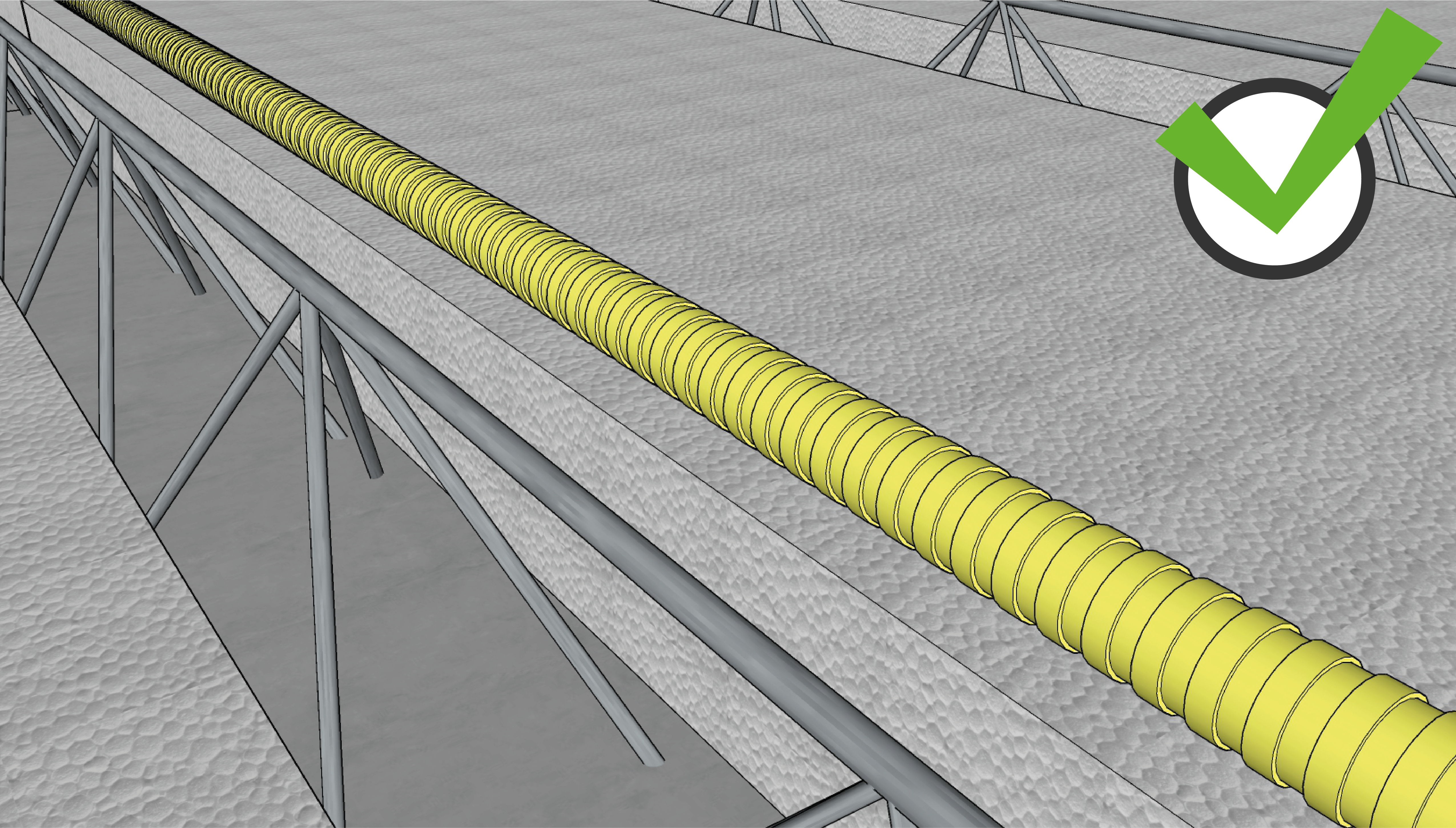

Eletroduto longitudinal sobre enchimento.

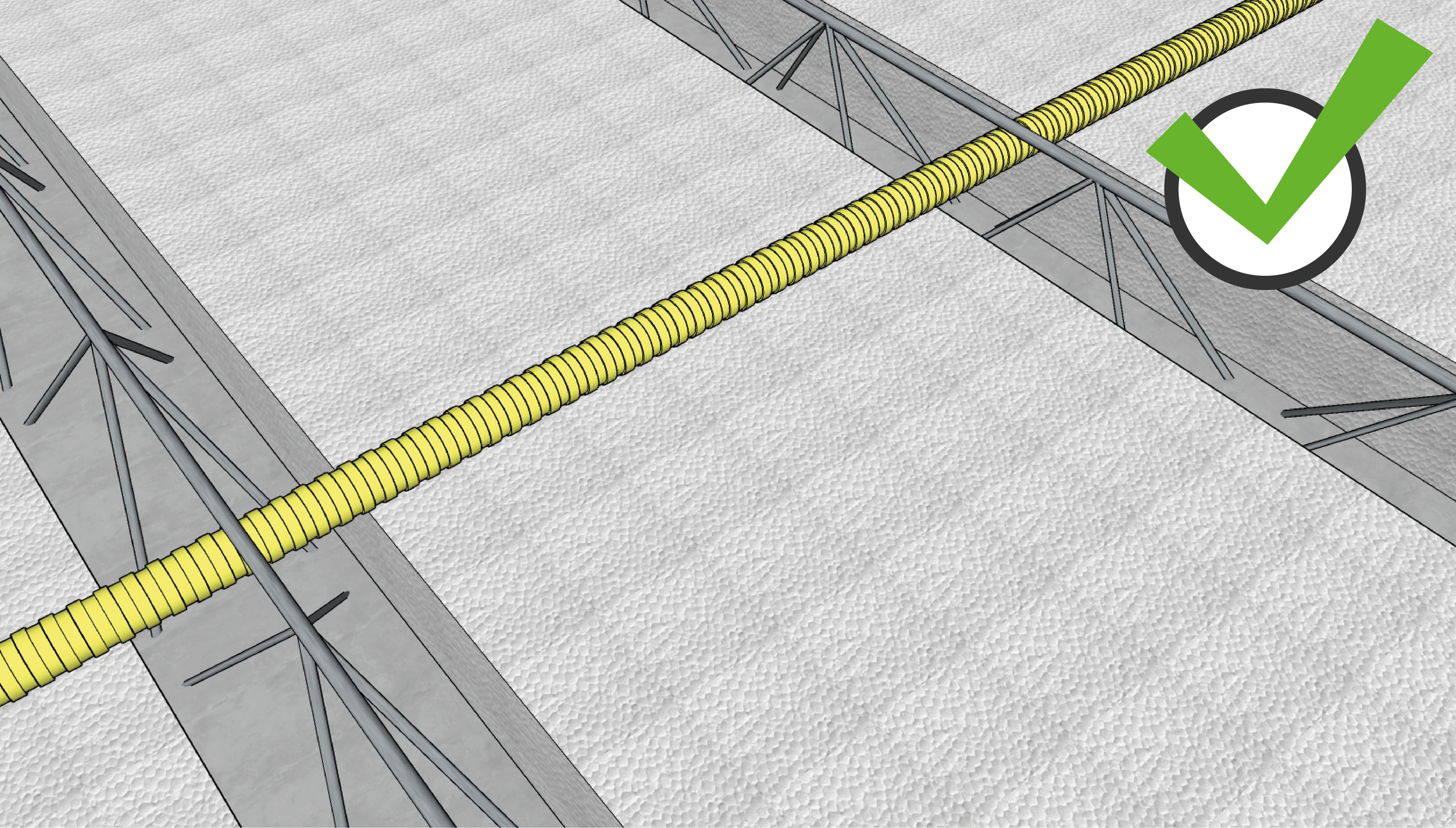

Eletroduto transversal sobre enchimento.

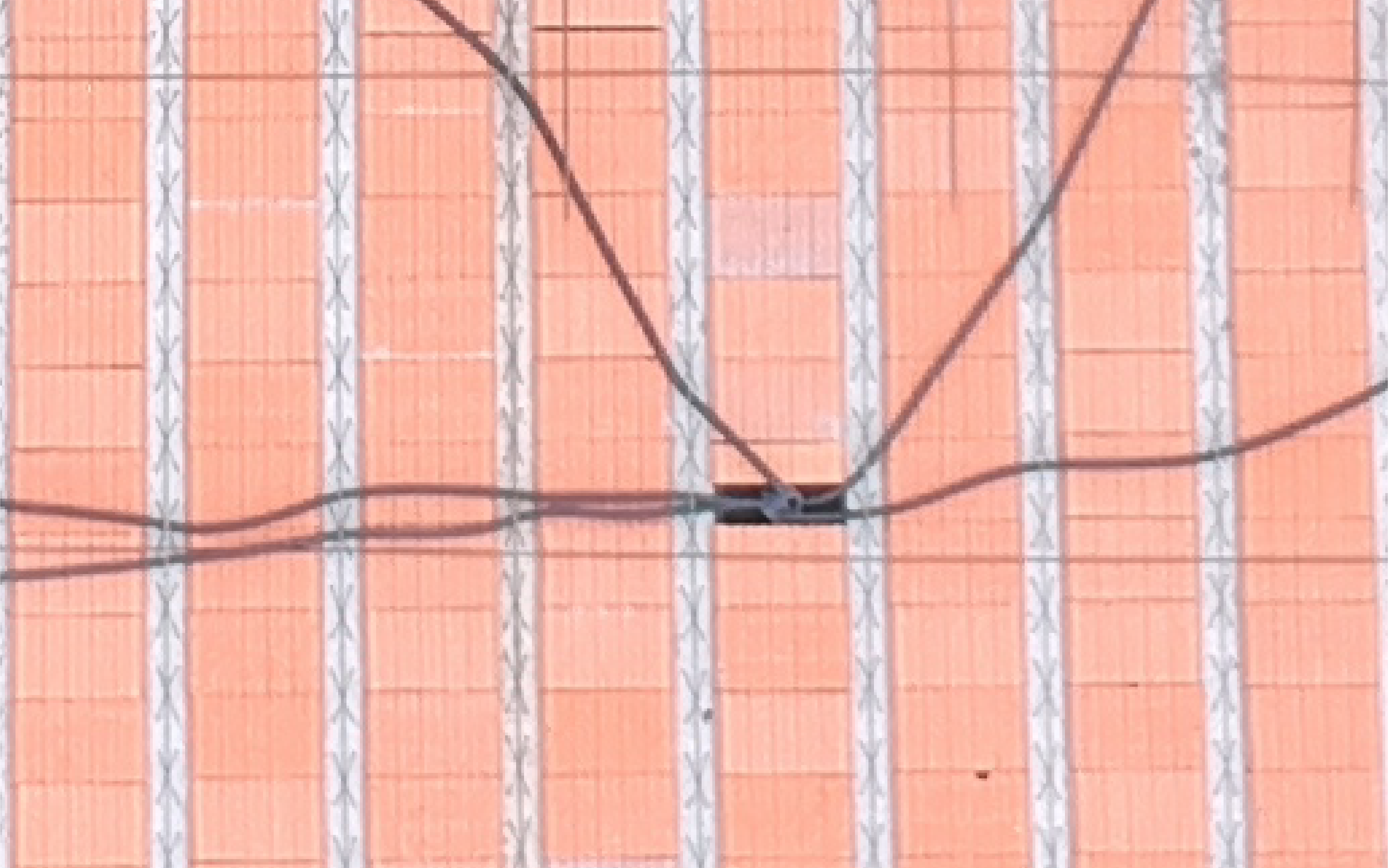

Quando distribuir o eletroduto na transversal, passe eles por cima do elemento de enchimento e por dentro das treliças. Evite passar por cima da treliça pois além de nesse, pois nesse caso a capa de concreto deverá ser maior para respeitar o cobrimento exigido por norma e também eventualmente na concretagem da laje pode ser amaçado com mais facilidade.

Na longitudinal o eletroduto deve correr em cima do elemento de enchimento, seja ele cerâmico ou EPS.

Uma forma de facilitar a passagem do eletroduto é criando sulcos no EPS, como no exemplo abaixo.

Sulco no EPS para passagem do eletroduto.
Sulco no EPS para passagem do eletroduto.

A situação abaixo deve ser evitada sempre que possível.

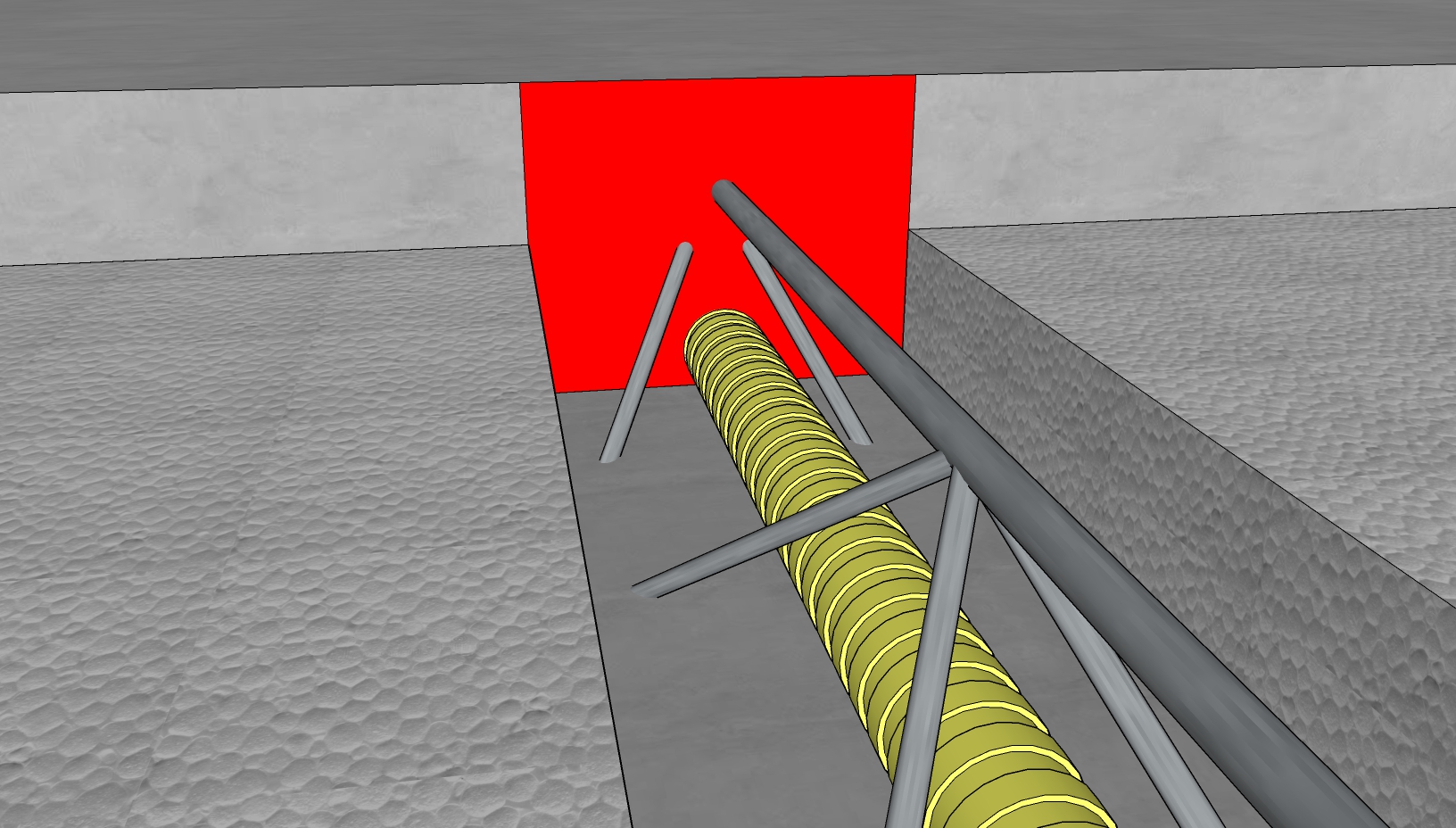

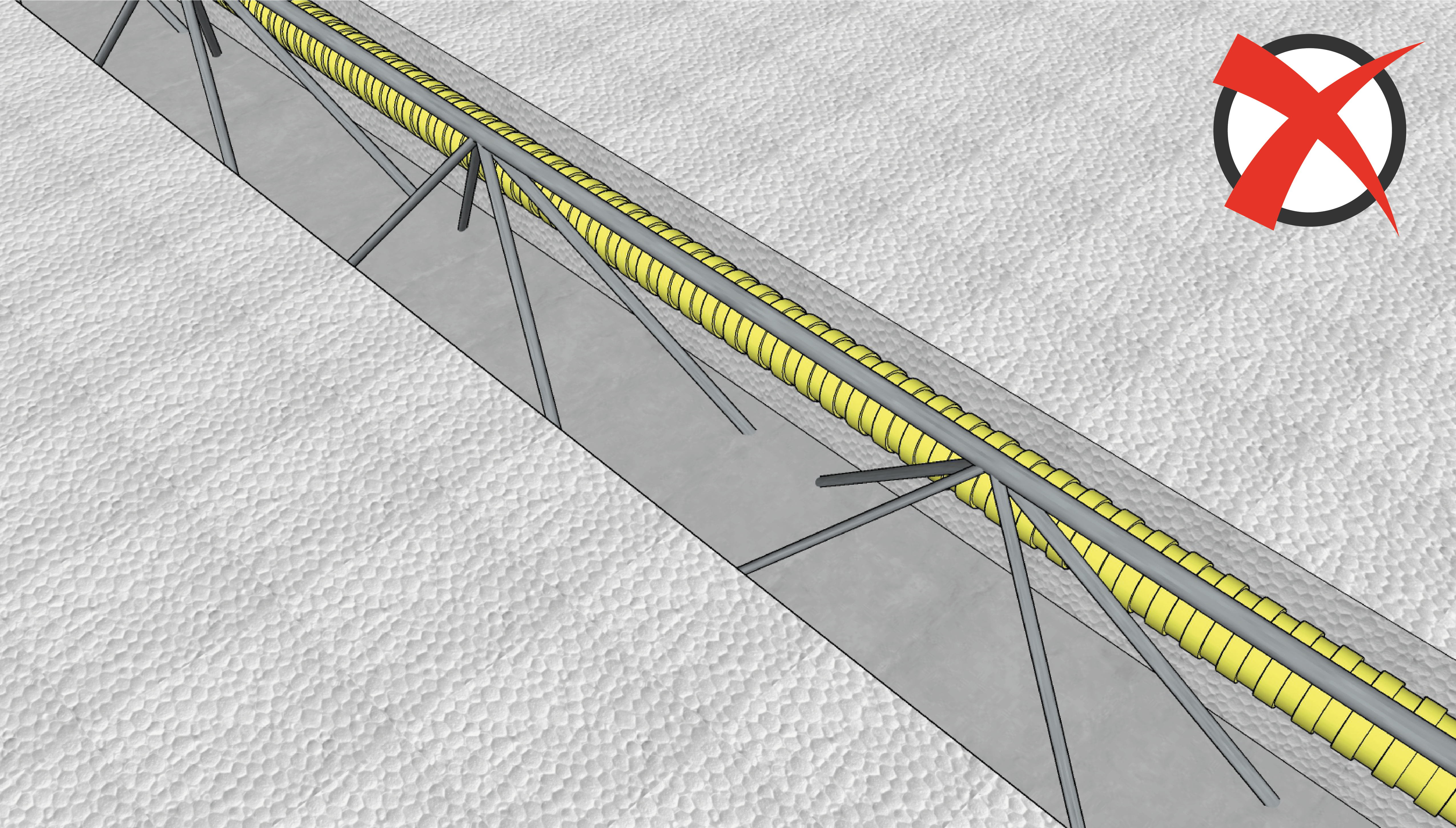

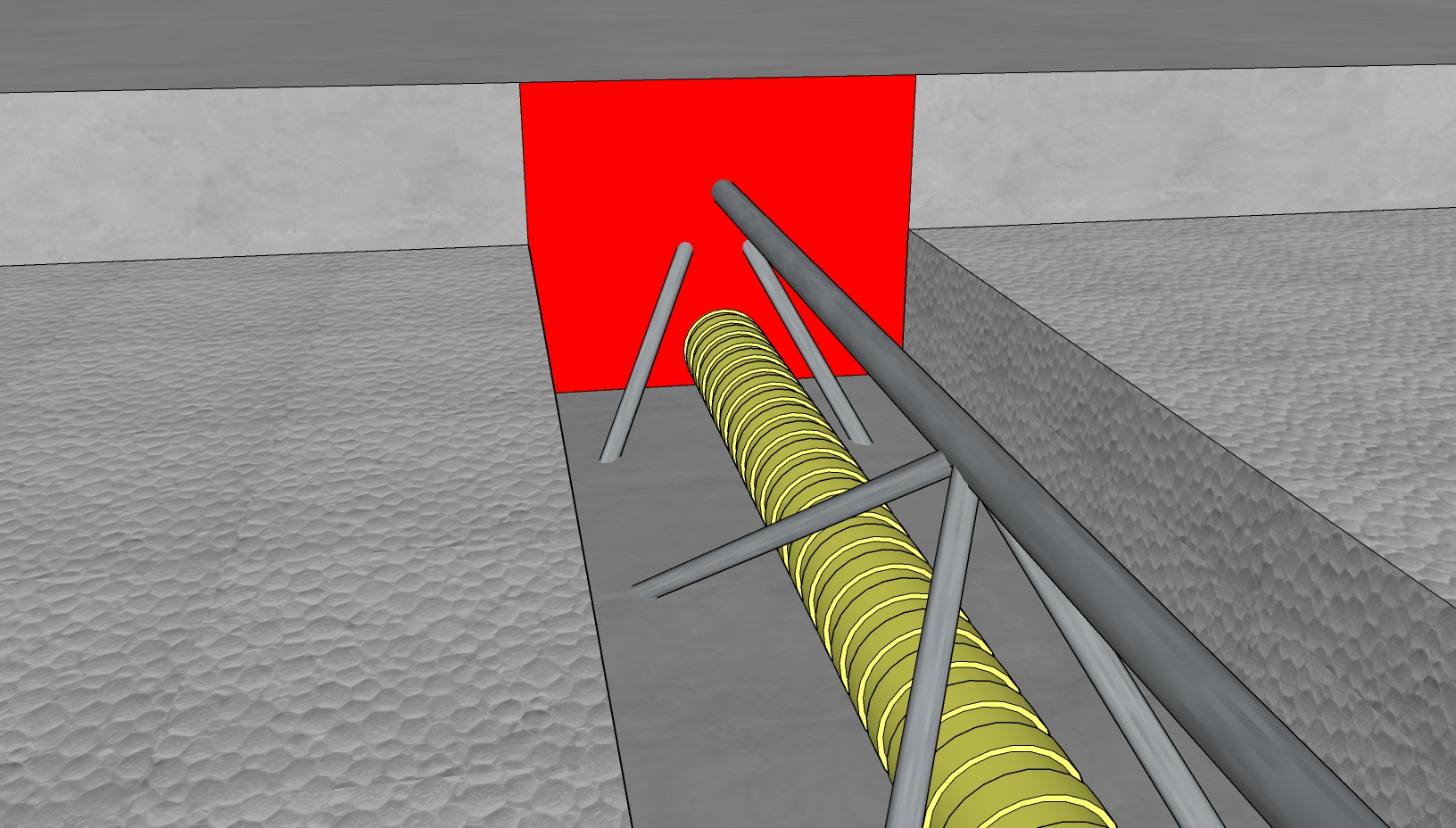

Eletroduto dentro da seção da viga.
Eletroduto dentro da seção da viga.

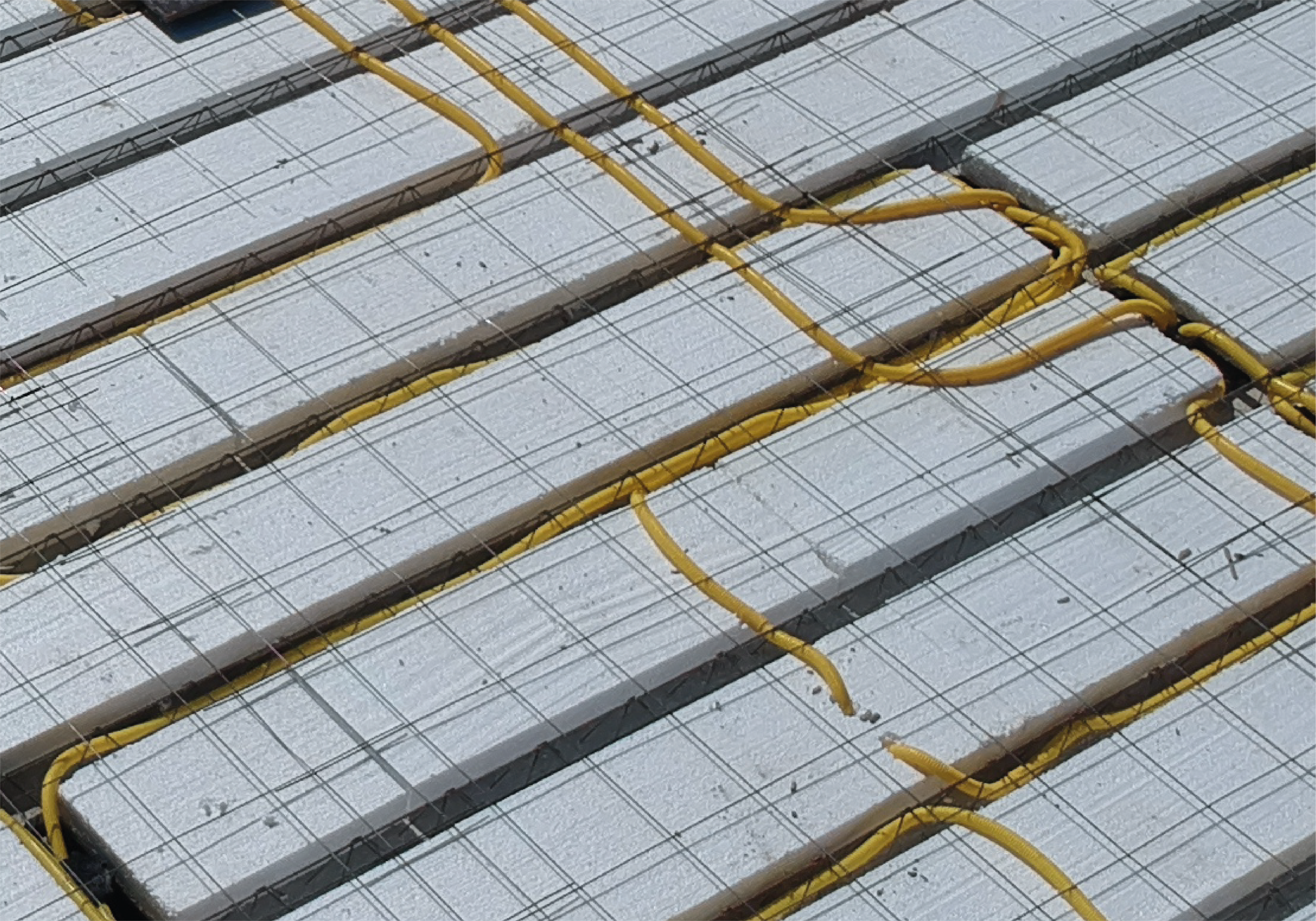

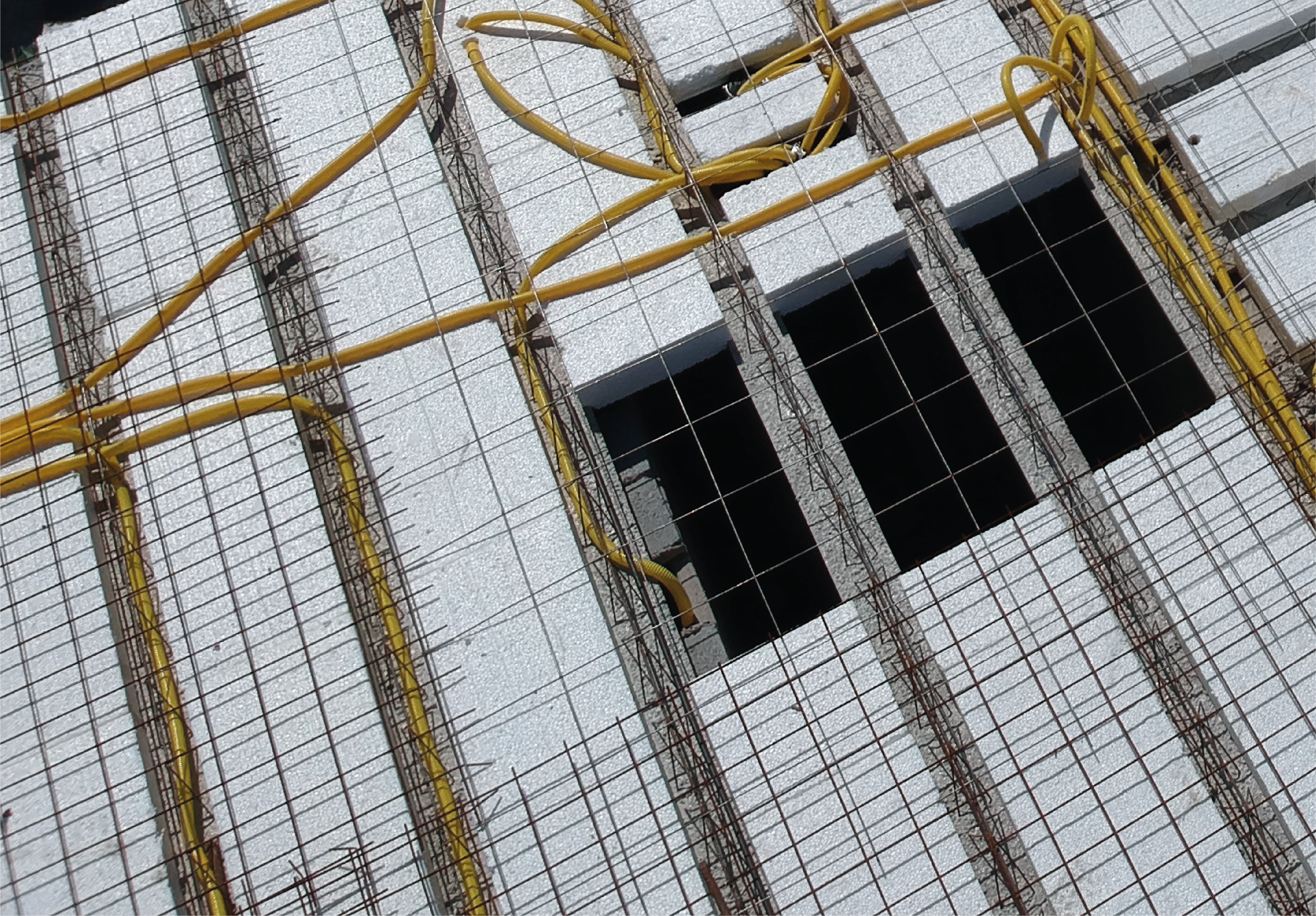

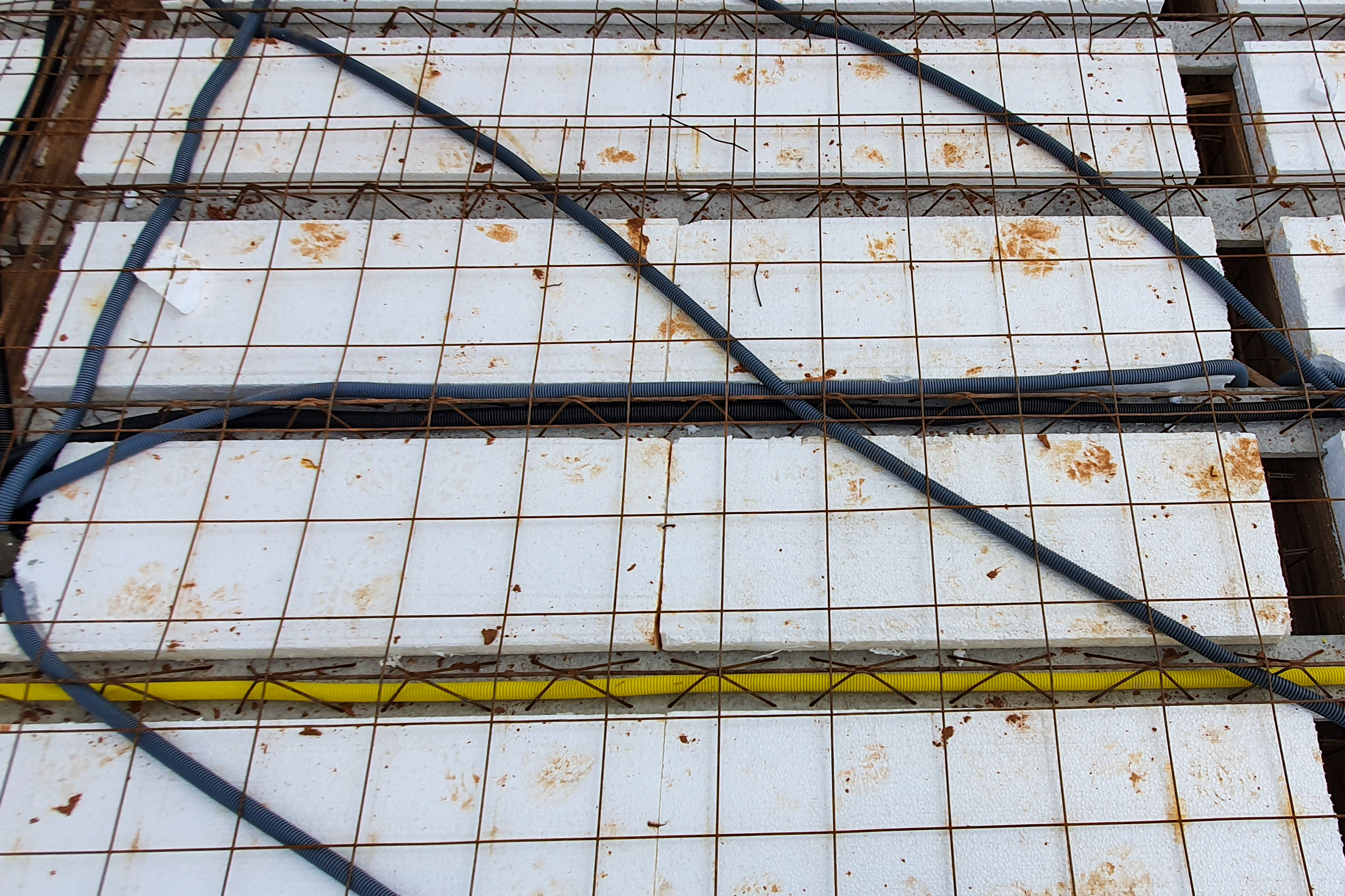

Excesso de eletroduto no trilho.
Excesso de eletroduto no trilho.

Excesso de eletroduto no trilho.

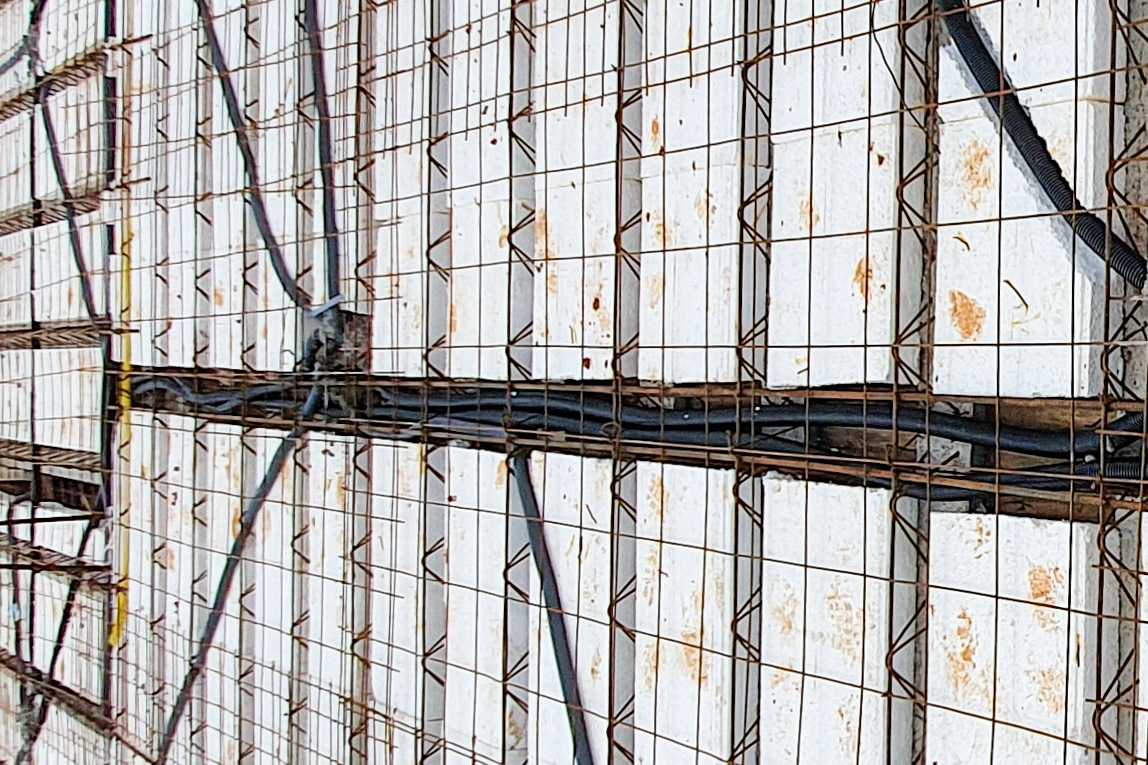

Excesso de eletroduto na nervura.

A laje nervurada é calculada como um conjunto de viga, distribuindo os eletrodutos dessa forma estará diminuindo a seção da viga e comprometendo a sua eficiência.

Seção retangular da viga.

Para mais detalhes sobre o calculo clique aqui.

A espessura da mesa, quando não existirem tubulações horizontais embutidas, deve ser maior ou igual a 1/15 da distância entre as faces das nervuras e não menor que 4 cm.

O valor mínimo absoluto da espessura da mesa deve ser 5 cm, quando existirem tubulações embutidas de diâmetro menor ou igual a 10 mm. Para tubulações com diâmetro maior que Ø 10 mm, a mesa deve ter a espessura mínima de 4 cm + Ø, ou 4 cm + 2 Ø no caso de haver cruzamento destas tubulações.

Considerando uma laje com instalação eletrodutos de 3/4″ podemos adotar a tabela abaixo de cobrimento e espessura final da laje.

TreliçaEnchimento (he)Capa de concreto (hf)Altura total (LT)
TR86cm6cm12cm
TR87cm6cm13cm
TR108cm6cm14cm
TR1210cm6cm16cm
TR1614cm6cm20cm

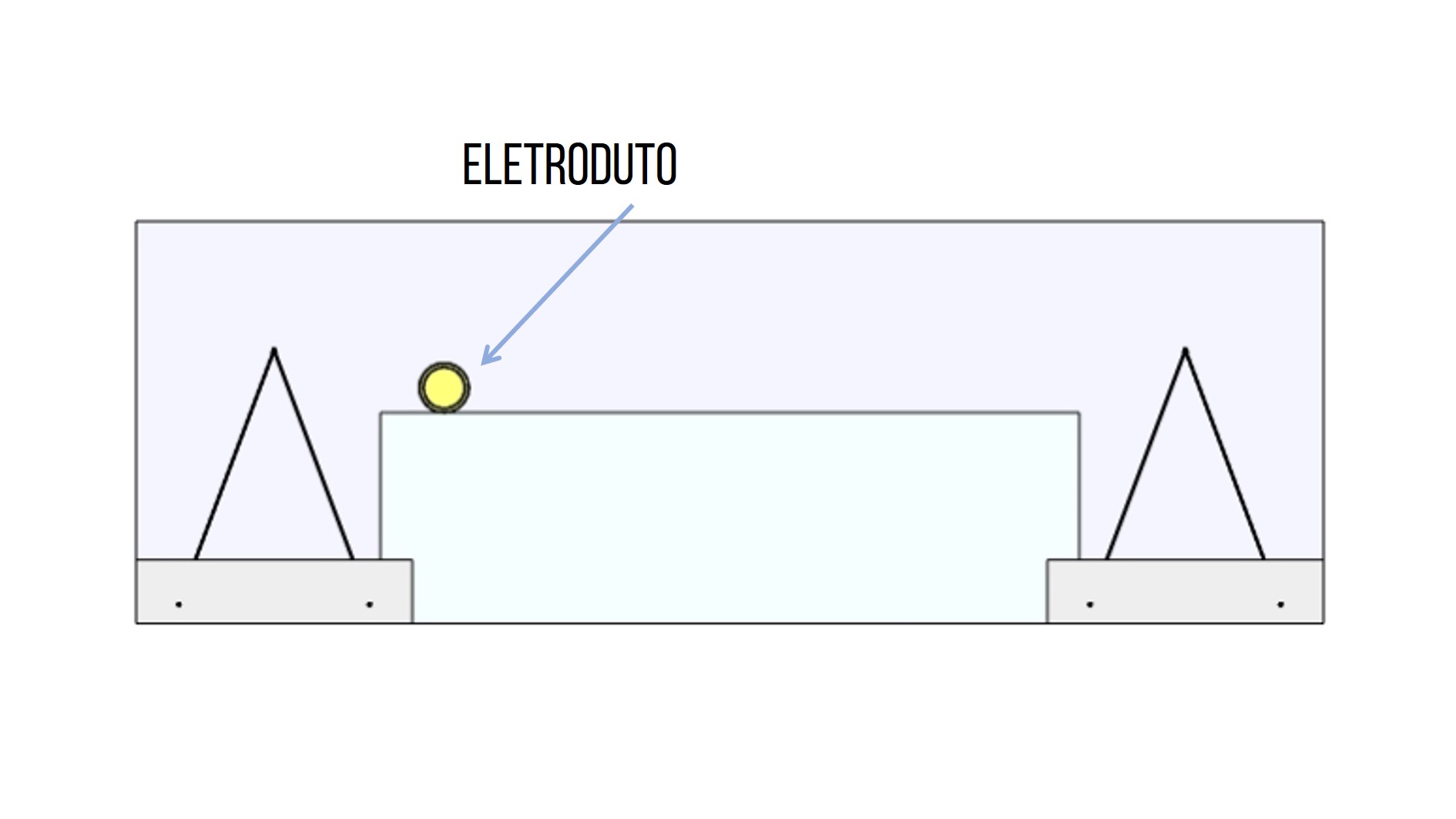

Eletroduto transversal.

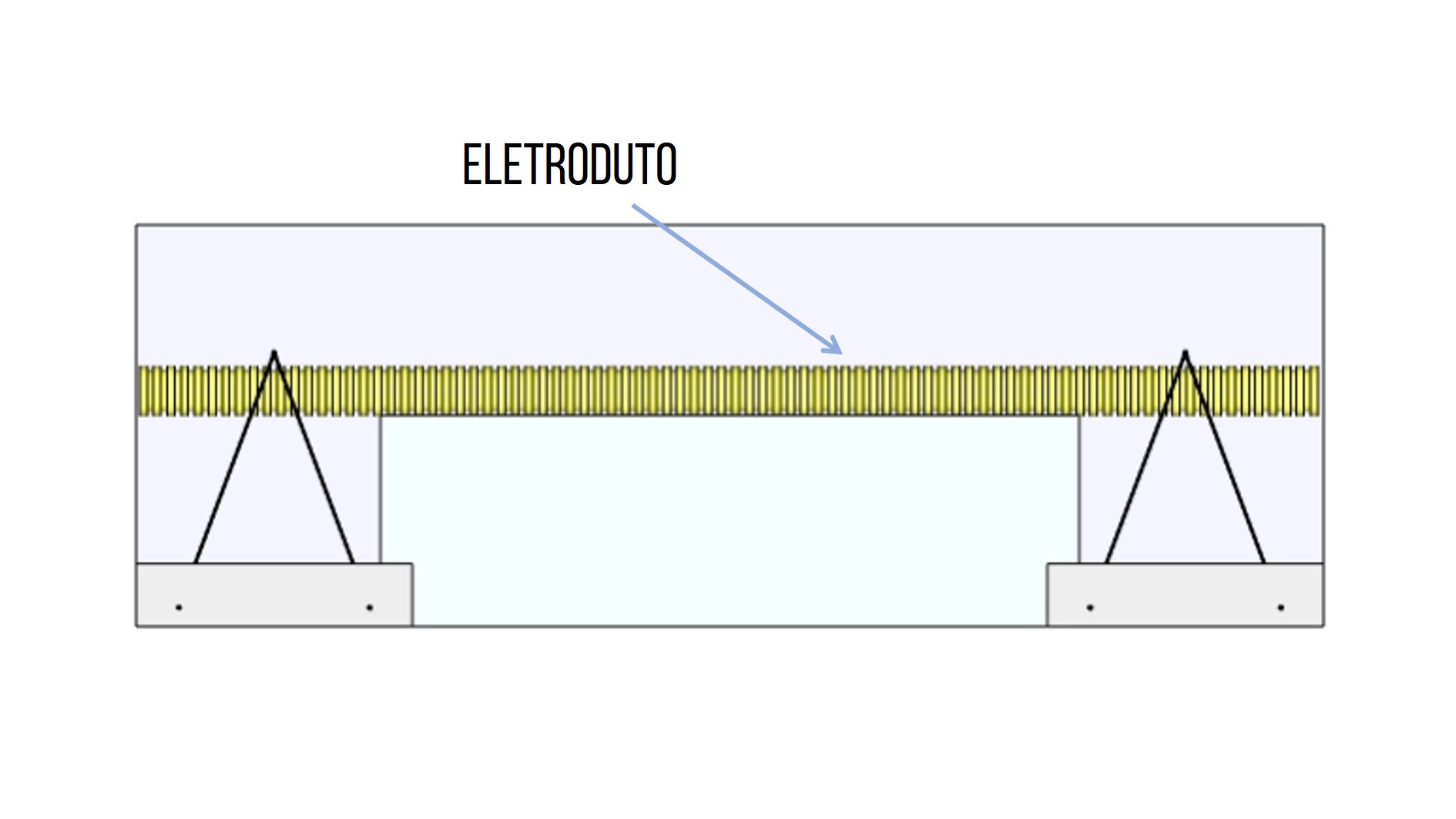

Eletroduto longitudinal.
