Cálculo estrutural da laje

Como visto no post de dimensionamento, existem algumas tabelas prontas com a área de aço necessária para cada vão e sobrecarga.

Porém essas tabelas são limitadas, visto que, aplicam-se apenas a um tipo de apoio e para configurações de altura de enchimento e capa de concreto fixos. Para outras configurações de laje são necessários softwares que ainda assim não dispensa o conhecimento teórico do engenheiro responsável.

Abaixo segue um roteiro calculo para laje nervurada unidirecionais e uma tabela Excel para teste e estudos.

Dimensionamento e detalhamento laje treliça unidirecional

Caso a laje não passe em algumas das verificações, quase sempre é mais vantajoso alterar a geometria da laje.

Para caso do cisalhamento, uma opção seria calcular estribos para colocar nos trilhos, porém isso é inviável em termos de mão de obra.

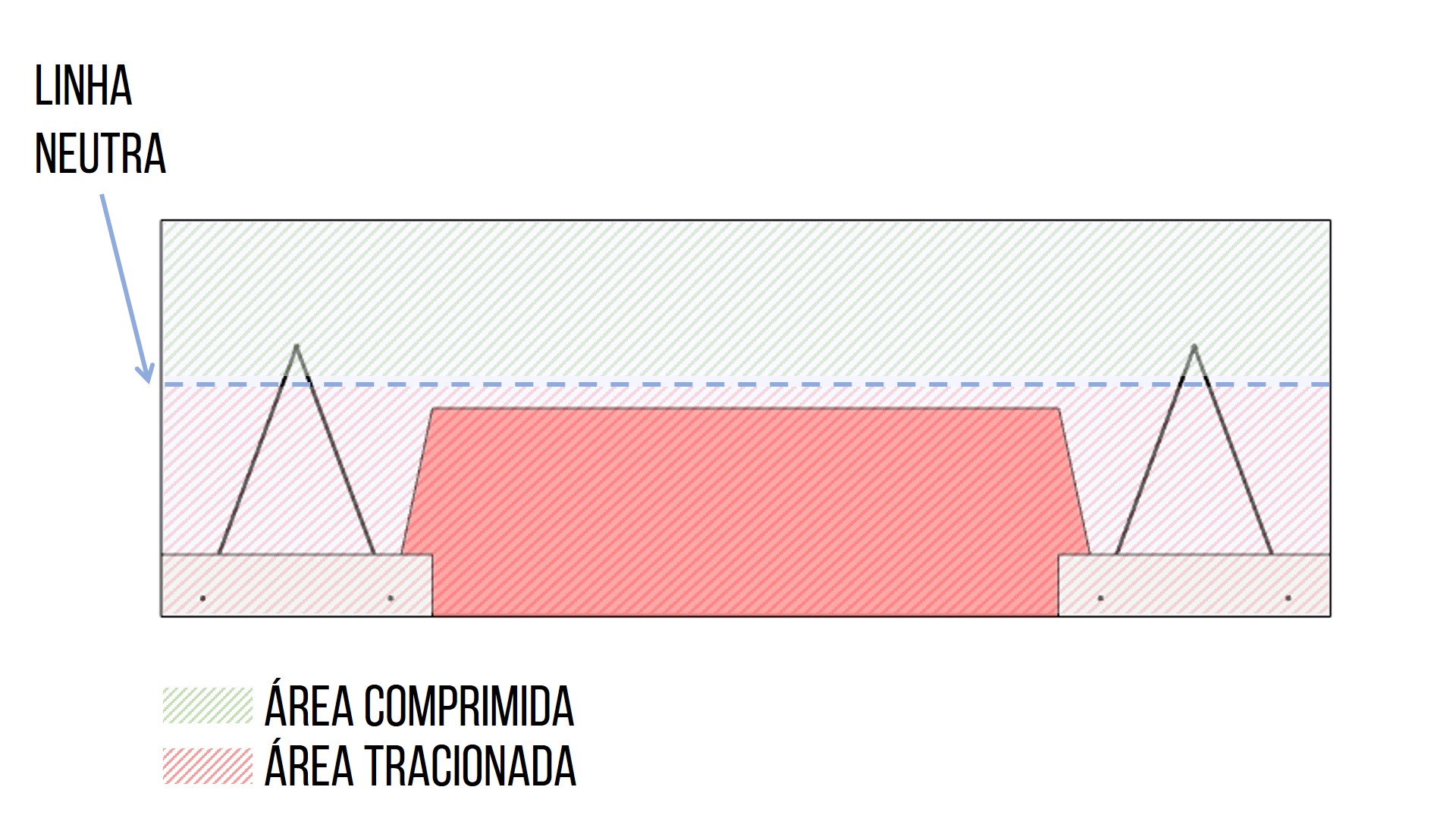

Linha neutra.

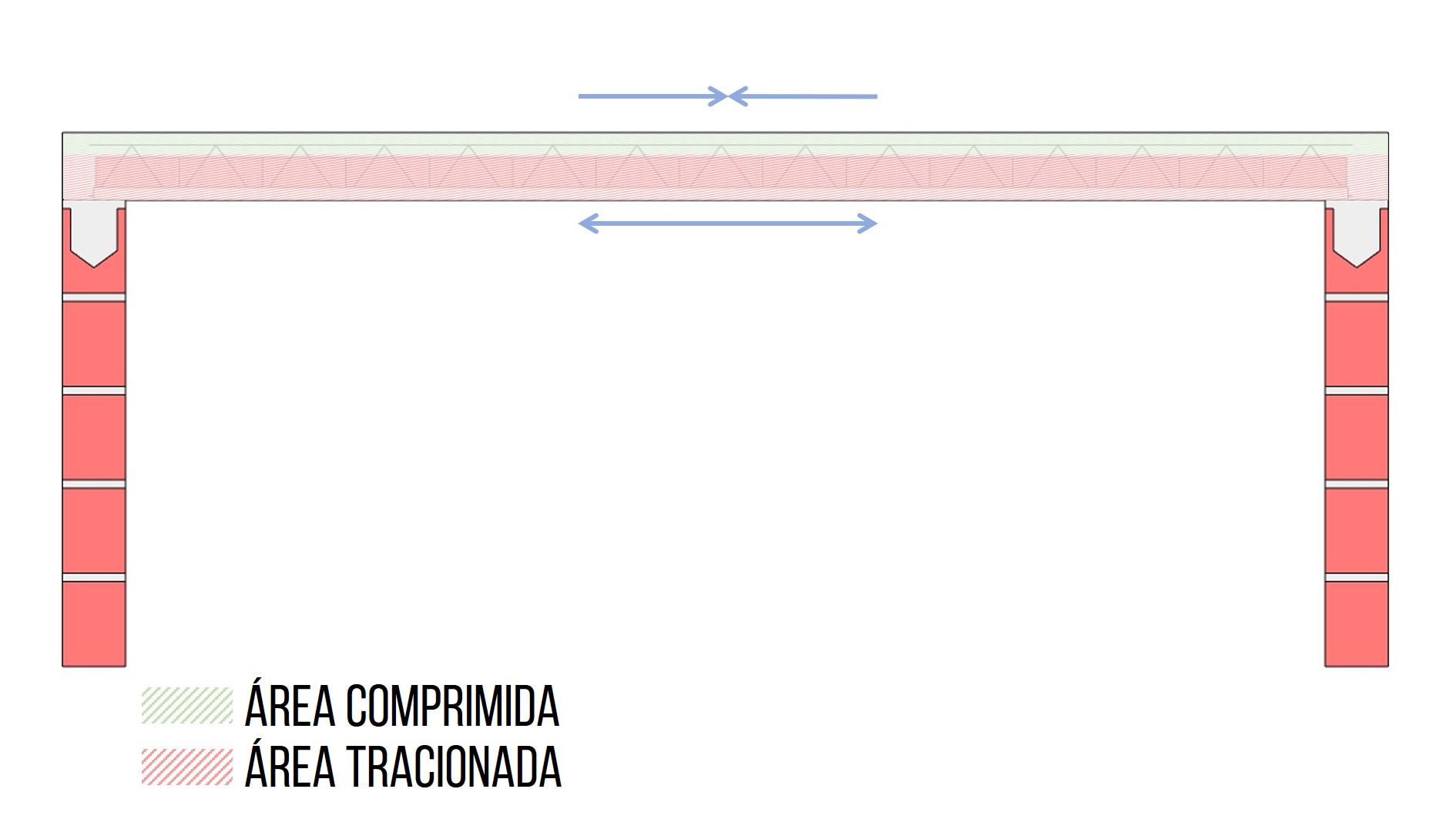

Vista lateral.

Para caso de flache excessiva, uma segunda opção é aumentar a ferragem positiva, visto que, a flecha é verificada com base na área de aço total da seção. Isso aumentará o custo, porem dependendo do projeto pode ser uma alternativa viável.

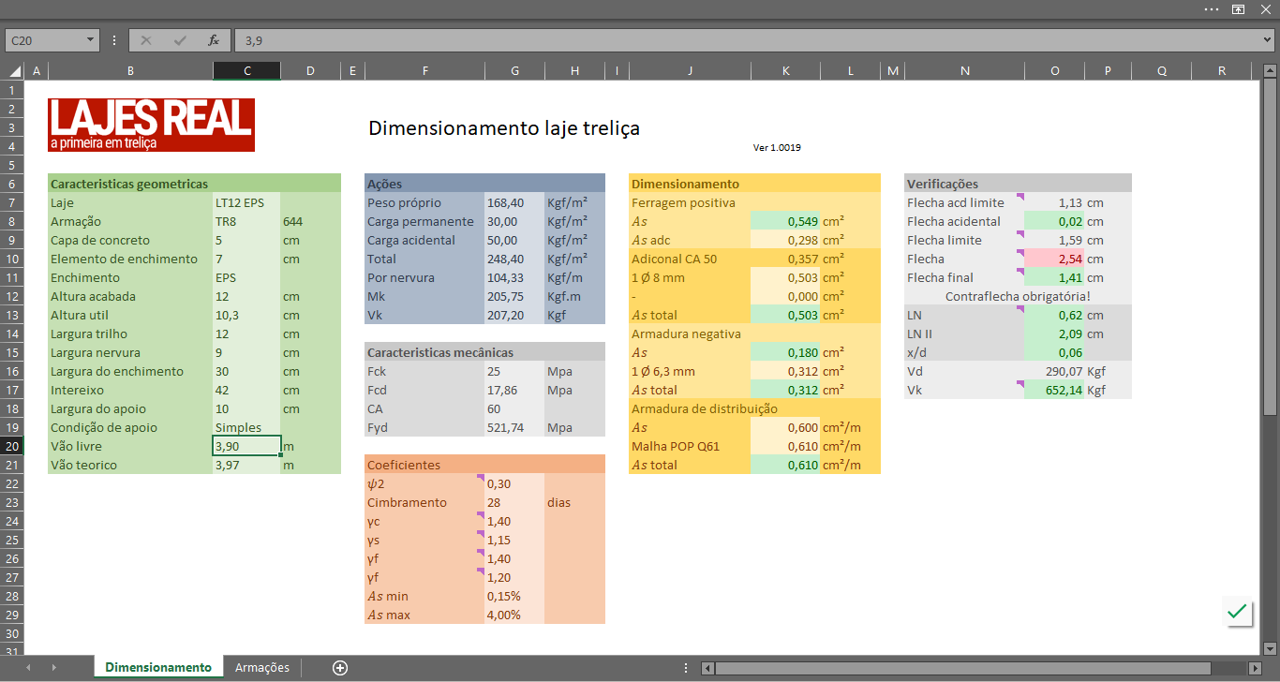

Cálculo da laje.
Configuração de armação.

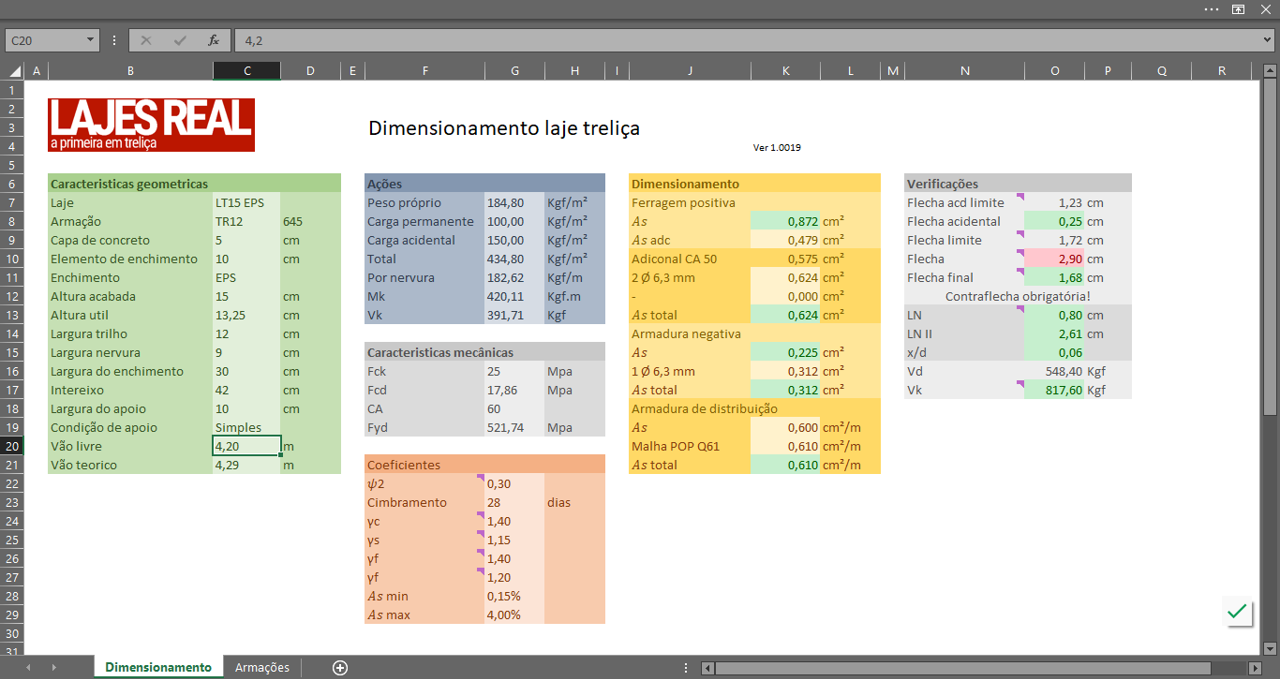

Cálculo da laje.
DOWNLOAD

Bibliografia:

CARVALHO, Roberto Chust; FILHO, Jasson Rodrigues de Figueiredo. Cálculo e Detalhamento de Estruturas Usuais de Concreto Armado. São Carlos: EduFSCAR, 2013.

BOTELHO, Manoel Henrique Campos; MARCHETTI, Osvaldemar. Concreto Armado, Eu Te Amo. São Paulo: Blucher, 2015.

BASTOS, Paulo Sérgio dos Santos. Lajes de Concreto. Bauru: [s. n.], 2015.
